Form Wash odstrani nestrjeno tekočino iz površine vašega natisnjenega modela z uporabo izopropil alkohola (IPA). Ponuja enoten, dosleden in avtomatiziran proces čiščenja. Enostavno samo prenesete delovno ploščo z vašim natisnjenim modelom iz Form 2 v Form Wash ali postavite kose v košarico, ki je vključena s From Wash, nastavite čas čiščenja in naprava bo spustila natisnjene kose v alkohol ter pričela s čiščenjem. Po čiščenju Form Wash samodejno dvigne delovno ploščo in košarico iz izopropil alkohola. (more…)
Logopress3: Predstavitev funkcionalnosti ”Unbending” za razvoj pločevine
V tem članku bo na kratko predstavljena funkcionalnost ”Unbending” programskega paketa Logopress3 na primeru. Ta funkcionalnost je na voljo v Logpress3 paketih ”Flattening”, ”Strip layout” ter ”Die Design”.
S samo nekaj kliki lahko razvijemo kos iz končne oblike v razvito pločevino, ter jo pripravimo za na trak. To lahko storimo ali z uporabo SOLIDWORKS-ove datoteke ali pa katerekoli druge datoteke v nevtralnih CAD formatih.
Pogledali si bomo, kako s pomočjo ”Unbending” funkcionalnosti razvijemo komponento sklopke, vidne na spodnji sliki (slika 1).
Slika 1: Obravnavani izdelek, ki ga bomo do konca razvili.
(more…)- Caddy4SW
- ...
SheetMetal2DXF – Verzija 1.0.20.0
Vmesnik SheetMetal2DXF omogoča uporabnikom preprost način izvoza pločevinastih kosov narejenih s Sheet Metal modulom v SOLIDWORKS-u.
Nova verzija caddy4SW prinaša posodobljeno in nadgrajeno funkcionalnost SheetMetal2DXF.
Nove funkcionalnosti so:
- Možnost izvoza pločevin na nivoju kosa in sestava
- Izvažanje posameznih teles večtelesnih kosov pločevin
- Podprte konfiguracije pločevin, z možnostjo izbire:
- Nivo kosa: možnost izbire ene ali več konfiguracij
- Nivo sestava: izvoz aktivne konfuracije sestava z predhodno določenimi konfiguracijami pločevinastih kosov
- Ime DXF datoteke je sestavljeno iz naslednjih segmentov – »SheetMetal-Ime kosa-Ime konfiguracije-Ime gradnika »Flat-Pattern«-debelina pločevine(število kosov v sestavu).dxf«
- Dodano statusno okno z seznamom uspešno izvoženih pločevin
Funkcionalnosti:
- Nivo kosa
- Možnost risanja večtelesnih pločevinastih kosov
- Izdeleva različnih konfiguracij pločevinastih kosov
- Izvoz v DXF:
- Izvoz vseh aktivnih teles pločevinastega kosa
- Izbira ene ali več konfiguracij za izvoz v enem koraku
- Za posamezno telo se ustvari samostojna DXF datoteka
- Nivo kosa
- Nivo sestava
- Možnost izvoza večtelesnih pločevinastih kosov predhodno določene konfiguracije v sestavu
- Izvoz aktivne konfiguracije sestava
- Izvoz v DXF:
- Za posamezni kos in posamezno telo kosa se ustvari samostojna DXF datoteka
Novo verzijo SOLIDWORKS vmesnika si lahko prenesete na naslednji povezavi na IB-CADDY Forumu viewtopic.php?f=23&t=832 .
Logopress3: predstavnik zadnje generacije aplikacij za konstruiranje orodij za izsekovanje, krivljenje in vtiskovanje pločevine
Logopress3 je programski paket, primeren za konstruiranje orodij za izsekovanje, krivljenje in vtiskovanje pločevin. Program je popolnoma integriran v okolje SOLIDWORKS, in je tudi SOLIDWORKS-ov certificiran zlati partner. Logopress3 temelji na več kot 20-ih let izkušenj iz postopnega preoblikovanja pločevin. Z Logopress3 modulom, ki je popolnoma integriran v SOLIDWORKS okolje, lahko po hitrem in uporabniku prijaznem postopku izdelamo celotno orodje za oblikovanje pločevine. Programski paket vsebuje bogato knjižnico standardnih elementov, katere interaktivno vstavljamo v sestav s pomočjo 123GO modula. S pomočjo Logopress3 ”BLANK” in ”Progressive Blank Companion” modulov lahko razvijemo in analiziramo najkompleksnejše oblike. Omogočata tudi razvijanje jamborjev, bazenskih oblog, ortopedskih opornikov in celega nabora kompleksnih izdelkov.
- 3D scan
- ...
Faro SCENE LT
Faro SCENE LT
Če je licenčni program SCENE namenjen procesiranju in registraciji skeniranih podatkov, kaj je torej poenostavljena različica programa SCENE LT?
Faro SCENE LT je brezplačen pregledovalnik, ki profesionalnemu uporabniku omogoča pregledovanje obstoječih skeniranih podatkov ustvarjenih s skenerji Faro Focus in Faro Freesytle in obdelanih v programu SCENE. SCENE LT omogoča pregledovanje in meritve skeniranih podatkov ter uvoz CAD modelov v formatu VRML, da jih primerjamo s točkami skeniranja.
KDAJ UPORABLJAMO Faro SCENE LT
SCENE LT programska oprema je primerna v kolikor na projektu poleg operaterja skenerja deluje več ljudi. Vsak sodelujoči na projektu namreč lahko s pomočjo SCENE LT na svojem računalniku dostopa in pregleduje podatke skeniranja. Prav tako je Scene LT programska oprema primerna v primeru, ko smo za potrebe skeniranja najeli zunanjega izvajalca in želimo sami pregledovati pridobljene podatke.
KAJ NAM SCENE LT OMOGOČA
Project:
- Odpiranje projektov (project) ustvarjenih z licenčno programsko opremo SCENE.
Import:
- Uvažanje CAD modelov v VRML (*.wrl) formatu
- Uvažanje drugih projektov skeniranja.
- Uvažanje slik
- Uvažanje posameznih skenov
Explore:
- Pregledovanje in merjenje skeniranih podatkov
- Pregledovanje uvoženih in merjenje uvoženih CAD modelov
- Izdelavo prerezov skeniranih podatkov
- Urejanje orientacij pogleda
- “Walk” pogled s katerim se lahko “sprehodimo” skozi prostore.
Export
- Poleg pregledovanja pa lahko projekt izvozimo v različnih formatih za nadaljnjo obdelavo v drugih programih: E57, VRML, DXF, XYZ Ascii, XYZ Binary, IGES, PTS, Pointools, CPE
- Izvoz 360° slike: JPEG, PNG, TIF, Bitmap.
KAKO DO SCENE LT
Faro SCENE LT se namesti preko spletne strani https://3d-apps.faro-europe.com/product/scene-lt/. Z registracijo na strani 3D app center pridobite dostop do povezave s katere prenesete programsko opremo SCENE LT.
Geomagic Control X 3D PDF poročila
Geomagic Control X

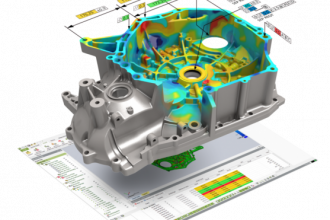

Geomagic Control X je vodilni industrijski paket za kontrolo kakovosti, ki zagotavlja najmočnejša orodja znotraj preprostih delovnih tokov.
Omenjena programska oprema nudi vsem oddelkom kontrole kakovosti enostavna, intuitivna, celovitimi kontrolami in sledljivimi, ponovljivimi poteki dela za postopek kontrole kakovosti. To se nadalje izboljša z možnostjo avtomatiziranih ponovnih kontrolnih pregledov, pa tudi dejstva, da je mogoče kontrolni postopek nastaviti pred skeniranjem za vodenje pregleda kontrole.
Njegova hitra, natančna, z informacijami bogata poročila in analize omogočajo znatno povečanje produktivnosti in izboljšanje kakovosti v kateremkoli proizvodnem procesu.
Ključne značilnosti Geomagic Control X
Podpora za vse industrijsko standardne strojne naprave in obsežna podpora za uvoz datotek
Podpira vse industrijske standardne brezkontaktne in optične skenerje, kakor tudi široko paleto prenosnih naprav sondiranja. Lahko uvozite vse glavne CAD datoteke, kot so Catia, NX, Creo, Pro / Engineer, Solidworks, Solid Edge, Autodesk Inventor in drugo, opremljene tudi z PMI in GD&T podatki. Vsi CAD formati so že vključeno v program brez dodatnih stroškov.
Enostaven uporabniški vmesnik ustvarjen za profesionalne uporabnike
Geomagic Control X ima povsem osveženi uporabniški vmesnik, ki vsakomur omogoča enostavno in natančno kontrolo in analiziranje kosov, ne glede na aplikacijo. Z uporabo celotne palete funkcij in bogatimi možnosti lahko ustvarite enostavno in hitro ustvarite poročilo kontrole.
Procesi, ki temeljijo na delovnem procesu
Geomagic Control X omogoča enostaven in razumljiv potek dela, ki omogoča vsakodnevno preizkušanje skupaj z vnaprej načrtovanim sondiranjem.
Dimenzioniranje CAD modelov, PMI G&DT celovita podpora
Intuitivno dimenzioniranje na podlagi funkcij CAD zagotavlja večjo učinkovitost, napredno podporo za PMI in GD&T pa ustvari razumne rezultate za vse.
Ponovljivi procesi sondiranja z LiveInspect
Izgradite ponovljivost in zanesljivost v svoje kontrolne procese z LiveInspect. Predhodno načrtujte kontrolne procese in poročanje za prenosne CMM-je in jih izvedite pozneje, znova in znova. Za prenosne CMM-je s skeniranjem brez težav preklopite med sondiranjem in skeniranjem s klikom na gumb.
Hkratne analize rezultatov
Hkratna analiza več rezultatov kosa omogoča hitrejšo primerjavo, analizo in razumevanje osnovnih vzrokov proizvodnih problemov.
Prilagodljiva poročila kontrole
Kreiranje poročila kontrole v Geomagic Control X je zelo prilagodljivo, zaradi česar se prilagaja potrebam vsakega upravitelja hitro in enostavno.
Klinkinti na povezavo IB-CADDY ITC kjer je osnovni primer kontrole kakovosti v Geomagic Control X.
MySolidWorks Professional

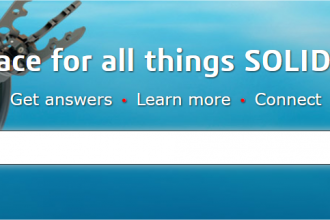

MySolidWorks je portal, ki je narejen z namenom povezovanja vseh zadev SOLIDWORKS. Portal povezuje nanjnovejše novice iz različnih blogov, SOLIDWORKS bazo znanja, povezavo do foruma, videe o izobraževanju in mnogo več.
Dostop do portala MySolidWorks obstaja v različnih nivojih – nivo za goste, nivo za študente in profesorje z aktivnim vzdrževanjem SOLIDOWRKS-a, nivo za uporabnike z aktivnim vzdrževanjem SOLIDOWORKS-a (standardni dostop) in professional dostop. Različni dostopi so prikazani v spodnji matriki.
| MySolidWorks funkcije | Gost | Študent | Standard | Professional |
| Vsebina | ||||
| Dostop do SOLIDOWKRS skupnosti |  |
|
|
|
| Dostop do SOLIDOWRKS baze znanja | |
|
|
|
| Dostop do vaših prijavljenih in popravljenih napak ali izboljšav v programu | |
|
||
| Bodite povezani z vašim zastopnikom za SOLIDWORKS | |
|
||
| Proizvodno omrežje | ||||
| Dostop do proizvodnega omrežja za izdelavo vaših produktov | |
|
|
|
| Spletno izobraževanje | ||||
| Izboljšajte svoje znanje SOLIDWORKS-a z različnimi izobraževalnimi videi | Preko 320 videov | Preko 320 videov | Preko 600 videov | Preko 1000 videov |
| Dostop do pripravljalnega tečaja za CSWA certifikat | |
|
|
|
| Dostop do pripravljalnih tečajev za CSWP, CSWE in CSWPA (Drawing Tools, Mold Tools, Sheet Metal, Surfacing in Weldments) certifikate | |
|||
| Dostop | Brezplačen dostop | Vključeno v SEK študentski licenci in SOLIDWORKS študentski licenci (SWSE) | Vključeno v SOLIDWORKS vzdrževanju | Letna naročnina |
Če ste dobili serijsko številko za MySolidWorks Professional, morate svoj Professional dostop aktivirati. Ta postopek je opisan na našem forumu (https://forum.ib-caddy.com/viewtopic.php?f=3&t=583) in na spodnjem videu:
