Uvoz pločevinastih (”Sheet Metal”) kosov iz drugih modelirnikov v SOLIDWORKS

Posted on

S pomočjo SOLIDWORKS-ove ”3D Interconnect” funkcionalnosti lahko uspešno uvažamo pločevinaste (”Sheet Metal”) kose, ki so bili ustvarjeni v drugih modelirnikih.

V tej objavi bomo delali na primeru uvoza pločevine iz programa CREO v SOLIDWORKS.

Odpremo željeno datoteko. V tem primeru bomo delali s kosom, ki je bil ustvarjen v modelirniku CREO (slika 1).

Slika 1.

Ko se kos uvozi v sam SOLIDWORKS, funkcionalnost ”3D Interconnect” poskrbi, da je v drevesni strukturi na levi strani ob uvoženem kosu prikazana zelena puščica – ta puščica pomeni, da imamo zunanjo referenco; v tem primeru na CREO datoteko (slika 2).

Slika 2.

Tu hočemo SOLIDWORKS-u povedati, da imamo opravka z pločevinastim kosom (”Sheet Metal Part”). Primer je viden na sliki 3.

Slika 3.

V naslednjem koraku moramo izmeriti debelino obravnavane pločevine. To lahko storimo z funkcionalnostjo ”Evaluate->Measure” ali pa preprosto kliknemo na ustrezen rob. V spodnjem desnem delu grafičnega prostora se nam bo prikazala debelina kosa oz. pločevine (slika 4).

Slika 4.

V naslednjem koraku kliknemo na možnost ”Convert to Sheet Metal”, ki se nahaja v zgornji orodni vrstici SOLIDWORKS-a pod zavihkom ”Sheet Metal”. Odpre se nam pogovorno okno, vidno na sliki 5.

Slika 5.

Kliknemo na površino, kateri smo v prejšnjem koraku izmerili debelino. Ustrezna površina bo samodejno postala transparentna. Pod poljem ”Sheet Metal Parameters” vpišemo poprej izmerjeno debelino. Pod poljem ”Bend Edges” kliknemo na gumb ”Collect All Bends”. SOLIDWORKS bo s tem pobral vse zaokrožitve ter radiuse, ki so prisotni na kosu (slika 6). Kliknemo OK.

Slika 6.

Da se prepričamo, če smo res pobrali vse ”Sheet Metal” gradnike, ter da se je kos uspešno pretvoril v ”Sheet Metal” kos, kliknemo na možnost ”Flatten”. Kos bi se nam moral ustrezno poravnati (slika 7).

Slika 7.

Kaj pa če nam stranka pošlje novo verzijo oz. konfiguracijo istega kosa? Nov kos preprosto kopiramo ter prilepimo v našo delavno datoteko, kjer imamo shranjeno tudi prejšnjo verzijo kosa (slika 8). Kos moramo ustrezno preimanovati, npr. tako, da mu pridodamo številko 2.

Slika 8.

Kliknemo na možnost ”Rebuild” v SOLIDWORKS-u. Ko to storimo lahko v drevesni strukturi na desni vidimo, da smo zraven kosa dobili simbol, podoben tistemu za reciklažo. Z desnim miškinim gumbom kliknemo na kos v drevesni strukturi ter si izberemo možnost ”Update Model” (slika 9).

Slika 9.

SOLIDWORKS-ov ”3D Interconnect” bo samodejno spremenil zunanjo referenco na nov kos. Pred nadaljevanjem oz. pretvorbo v ”Sheet Metal” kos je pomembno, da s pomočjo ”Rollback” funkcionalnosti pojdemo pred sam kos (slika 10).

Slika 10.

Ponovno izmerimo debelino novega kosa. Nato premaknemo ”Rollback” črto v drevesni strukturi tik pred ”Sheet-Metal” gradnik. Nanj kliknemo z desnim miškinim gumbom ter si izberemo možnost ”’Edit Feature”. Spremenimo debelino na tisto, katero smo malo prej izmerili na našem novem kosu (slika 11).

Slika 11.

Vidimo, da nam dela težave gradnik ”Convert-Solid1”. Če se to zgodi, nanj kliknemo z desnim miškinim gumbom, si izberemo možnost ”Edit Feature”, ter pod možnostjo ”Bend Edges” izbrišemo vse, kar je v tem okvirčku. Nato samo ponovno poberemo vse zaokrožitve ter radiuse z klikom na gumb ”Collect All Bends” (slika 12). Kliknemo OK.

Slika 12.

Kos se posodobi. Tudi na novem kosu preverimo, če imamo res ”Sheet Metal” kos s klikom na možnost ”Flatten”.

Read More

SOLIDWORKS 2019 Beta

Posted on

Z veseljem vam sporočamo, da je SOLIDWORKS 2019 Beta objavljena in pripravljena za testiranje! Razvojna ekipa SOLIDWORKS je pripravila novo uravnoteženo verzijo, ki temelji na zahtevah uporabnikov, kakovosti in izboljšanju programa.

Vabimo vas, da se vključite v testiranje SOLIDWORKS 2019 Beta verzije.

V podjetju SOLIDWORKS vedo, da kupci ne samo ustvarjajo odlične modele, temveč tudi, da se njihovi modeli izdelajo. SOLIDWORKS 2019 za pomoč pri racionalizaciji in pospeševanju celotnega procesa razvoja izdelkov iz koncepta prek dostavljenih izdelkov vsebuje na stotine novih, uporabniško usmerjenih izboljšav, osredotočenih na ta področja:

  • Oblikovanje za izdelava – hitreje od koncepta do izdelave
  • Modeliranje in risbe – Zmogljive izboljšave vašega oblikovanja in ustvarjanja podrobnih risb
  • Zmogljivost – hitrejše oblikovanje velikih sestavov, renderiranje in sodelovanje
  • Nova tehnologija – večja produktivnost pri uporabi najnovejših naprav na dotik
  • Sodelovanje – pametna orodja za sodelovanje s partnerji in dobavitelji

Kako do nove verzije SOLIDWORKS 2019 Beto?

Če imate aktivno letno vzdrževanje programa SOLIDWORKS, ste opravičeni do prenosa in testiranja nove verzije.

Za prenos SOLIDWORKS 2019 Beta se prijavite na vaš SOLIDWORKS uporabniški portal (SOLIDWORKS Customer Portal) https://customerportal.solidworks.com/

Na območju Downloads izberite opcijo Downloads and Updates.

V novem oknu Downloads izberite 2019 pod Selected Version in začnite prenos s klikom na SOLIDWORKS Products.

V primeru, da še niste prijavljani na SOLIDWORKS-ov uporabniški portal si postopek prijave lahko preberete na IB-CADDY Forumu na naslednji povezavi.

SOLIDWORKS 2019 Beto lahko namestite paralelno z vašimi obstoječimi SOLIDWORKS produkti ne da bi povozili vaše trenutne nastavitve. Ne uporabljajte SOLIDWORKS 2019 Beta za vaše aktivne projekte, saj je to le testna verzija, ki lahko vsebuje napake.

 SOLIDWORKS 2019 Beta tekmovanje uporabnikov

Uporabniki z aktivnim letnim vzdrževanjem programa SOLIDWORKS imajo možnost sodelovanja pri sporočanju napak v programu direktno SOLIDWORKS-u.

S sporočanjem napak iz različnih področjih uporabe vam SOLIDWORKS podeli točke s katerimi si lahko izborite eno izmed 100-tih nagrad katere podeljuje SOLIDWORKS.

Napake lahko sporočite preko SOLIDWORKS Beta portala.

Več informacij o sistemu točkovanja si preberite na povezavi.

Vodilno lestvico uporabnikov, ki sodelujejo pri sporočanju napak si lahko ogledate na povezavi.

Read More

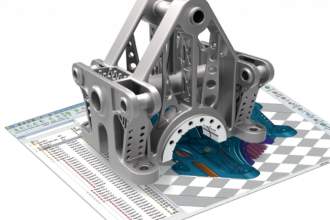

3DXpert – programska oprema za metalne dodajalne tehnologije

Posted on

Če se ukvarjate z metalnimi aditivnimi tehnologijami (3D tisk kovin), bi vam program 3DXpert sigurno olajšal delo.

Tiskanje kovin ima specifične zahteve, ki ta postopek odmaknejo od tradicionalnih (plastičnih) tehnik 3D tiska. Zato je program, ki upošteva te specifike skoraj nuja. 3DXpert je bil razvit specifično za 3D tisk kovin in vam omogoča pripravo kosov, optimizacijo le-teh za tisk in vam olajša hitro izdelavo kvalitetnih natisnjenih kovinskih kosov. (more…)

Read More

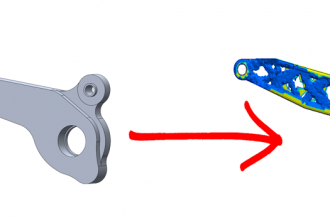

Optimizacija topologije

Posted on

Uporabniki, ki imajo od simulacijskih modulov Simulation Professional ali Simulation Premium, so lahko pri nadgradnji na verzijo SOLIDWORKS 2018 lahko opazili novo vrsto strukturne analize. Ta se imenuje optimizacija topologije.

Kaj, pravzaprav, pa je optimizacija topologije? Optimizacija topologije je analiza, ki uporabnikom omogoča neparametrično optimizacijo njihove geometrije. To pomeni, da uporabnik izdela neko začetno obliko, nato pa računalnik sam preračuna kje se lahko odstrani material. Do sedaj je bila v simulacijah omogočena le parametrična optimizacija, kjer smo spreminjali določene parametre, sedaj pa nam program oblikuje geometrijo sam.

Oglejmo si optimizacijo topologije na primeru nosilca.

Nosilec je obremenjen na vrhu, na spodnjih posnetih delih pa je vpet v prostor. Postopek definicije vpetja in zunanjih sil je identičen tistemu v navadni statični analizi. Za preračun pa moramo definirati še cilj. Trenutno so v programu 3 vrste ciljev (trenutna verzija programa je SOLIDWORKS 2018).

  • Best Stiffness to Weight ratio: Ta cilj nam da karseda togo strukturo, če odstranimo določen odstotek materiala.
  • Minimise Maximum Displacement: Ta cilj nam definira geometrijo na način, da minimiziramo premik iz nevtralne lege v določeni točki.
  • Minimize Mass with Displacement constraint: Pri tem cilju želimo zmanjšati maso izdelka ter dopustiti nek določen premik iz nevtralne lege.

V našem primeru smo izbrali prvo možnost – Best Stiffness to Weight ratio. Nato lahko že poženemo preračun. Kos se zmreži in začne se iterativni postopek optimizacije topologije.

Rezultat zgornjega preračuna je prikazan na spodnji sliki,

Iz oblike je hitro razvidno, da take oblike z določenimi tehnikami izdelave (litje na primer) nebi mogli narediti. Zaradi tega si lahko pomagamo z ukazi »Manufacturing controls«, ki vodijo algoritem do oblik, ki jih lahko naredimo z različnimi proizvodnimi tehnikami. Ti ukazi so:

  • Preserved region: Doda se regija, ki se ne spreminja med optimizacijo.
  • De-mold Control: Doda se kontrola, ki oblikuje geometrijo na način, da se kos lahko vzame iz
  • Symmetry Control: Ta kontrola vsili simetrično obliko. Simetrija je lahko polovična, četrtinska ali osminska.
  • Thickness Control: Tukaj definiramo kontrolo, ki preprečuje izgradnjo zelo tankih ali zelo širokih struktur.

Če ponovimo preračun in uporabimo simetrijo ter De-mold ukaz, dobimo sledeči rezultat.

V sledeči analizi smo povečali odstotek odstranjenega materiala iz 70% na 80%.

V primeru, da naredimo bolj fino mrežo, pa ima algoritem več možnosti pri temu kaj odstrani in kaj ohrani. Z izboljšano mrežo dobimo sledeči rezultat.

Takšno preračunano geometrijo lahko izvozimo v novo datoteko ali v novo konfiguracijo. Izvoz je primeren za 3d tiskanje, saj lahko izvozimo STL. datoteko. Lahko pa nam nova geometrija služi kot opora pri izdelavi novega parametričnega modela.

Read More

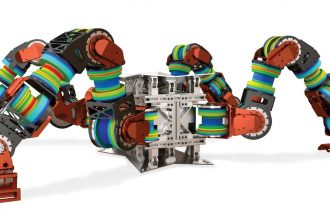

SOLIDWORKS akademska verzija za leto 2018-2019

Posted on

SOLIDWORKS vsako leto izda novo verzijo programa. Trenutno je aktualna verzija SOLIDWORKS 2018. Poleg komercialne verzije programa pa SOLIDWORKS vsako leto izda tudi akademsko verzijo tega programa. Le-ta ne izide ob istem času kot komercialna verzija temveč približno takrat, ko izide popravek SP3.

SOLIDWORKS EDU 2018-2019, to je trenutna verzija programa, temelji na SOLIDWORKS Premium 2018. To pomeni, da je v program vključena polna funkcionalnost CAD programa. Poleg CAD programa pa so v akademsko verzijo programa vključeni tudi sledeči moduli:

  • SOLIDWORKS Simulation Premium – orodje za strukturne simulacije na osnovi metode končnih elementov
  • SOLIDWORKS Flow Simulation s HVAC in Electronic cooling dodatkoma – orodje za preračun pretokov tekočin, plinov in temperature
  • SOLIDWORKS MBD – orodje za opremljanje 3D modela s PMI (product and manufacturing information) podatki
  • SOLIDWORKS Treehouse – aplikacija za predpripravo drevesne strukture sestava
  • SOLIDWORKS Toolbox – knjižnica standardnih elementov kot so vijaki, matice, podložke, ležaji itd.
  • SOLIDWORKS Plastics Premium – orodje za simulacijo procesa brizganja plastike
  • eDrawings Professional – aplikacija za hitro gledanje in merjenje 3D modelov
  • SOLIDWORKS Visualize Professional – aplikacija za izdelavo fotorealističnih renderjev in animacij
  • SOLIDWORKS EDU Electrical Professional – aplikacija za načrtovanje elektrotehniških sistemov
  • SOLIDWORKS PDM Standard – aplikacija za upravljanje in varno shranjevanje podatkov (novost v SOLIDWORKS EDU 2018-2019)
  • SOLIDWORKS CAM Professional – orodje za simulacijo orodnih poti in naknadno izdelavo g-kode (novost v SOLIDWORKS EDU 2018-2019)

Izobraževalne ustanove, ki imajo zakupljene določene pakete SOLIDWORKS akademskih licenc, imajo dostop tudi do licenc za uporabo doma, ki jih lahko razdelijo svojim učencem/dijakom/študentom in učiteljem/profesorjem. Licence za domačo uporabo se delijo na dva dela: SOLIDWORKS Student Premium (prejšnja leta se je ta licenca imenovala Student Engineering Kit – SEK) in SOLIDWORKS Student Standard – (prejšnja leta se je ta licenca imenovala Student Design Kit – SDK). Razlika med SOLIDWORKS Student Premium in SOLIDWORKS Student Standard je ta, da SOLIDWORKS Student Premium temelji na SOLIDWORKS Premium licenci in vsebuje vse dodatke, ki so našteti zgoraj, SOLIDWORKS Student Standard pa temelji na SOLIDWORKS Standard licenci.

Glede na zakupljen paket imajo izobraževalne ustanove tudi različno število brezplačnih certifikatov, ki jih lahko ponudijo svojim učencem. Če želi ustanova nuditi svojim učencem brezplačne certifikate, se mora profesor iz te ustanove prijaviti kot SOLIDWORKS Academic Certification Provider. To lahko stori na sledeči povezavi. Kako SOLIDWORKS Academic Certification Provider ponudi certifikate, je opisano tukaj. Šole lahko ponudijo svojim učencem opravljanje 11 različnih certifiaktov:

  • CSWA Academic – Academic Certified SOLIDWORKS Associate certifikat je osnovni SOLIDWORKS certifikat in je namenjen uporabnikom z 6 do 9 meseci izkušenj pri delu s SOLIDWORKS-om.
  • CSWP Academic – Academic Certified SOLIDWORKS Professional certifikat je namenjen uporabnikom z 1 do 2 leti izkušenj v delu s SOLIDWORKS-om.
  • CSWP-MBD – Certifikat, ki dokazuje da zna uporabnik uporabljati SOLIDWORKS MBD funkcionalnosti in orodja.
  • CSWA-Sustainability – Certifikat, ki dokazuje, da uporabnik pozna in razume Sustainability orodja v programu SOLIDWORKS ter razume principe trajnostnega dizajna.
  • CSWA-Simulation – Ta certifikat nakazuje, da uporabnik razume osnove uporabe metode končnih elementov za izvajanje simulacij v SOLIDWORKS-u.
  • CSWP-Simulation – S tem certifikatom uporabnik dokaže, da pozna teorijo ter razume orodja pri uporabi SOLIDWORKS Simulation.
  • CSWPA-Sheet Metal – Uporabnik s certifikatom Certified SOLIDWORKS Professional Advanced Sheet Metal dokaže, da pozna napredne funkcije pri uporabi orodij za delo s pločevino.
  • CSWPA-Weldments – Uporabnik s certifikatom Certified SOLIDWORKS Professional Advanced Weldments dokaže, da pozna napredne funkcije pri uporabi orodij za delo z varjenci.
  • CSWPA-Surfacing – Uporabnik s certifikatom Certified SOLIDWORKS Professional Advanced Surfacing dokaže, da pozna napredne funkcije pri uporabi orodij za delo s površinami.
  • CSWPA-Mold Making– Uporabnik s certifikatom Certified SOLIDWORKS Professional Advanced Mold Making dokaže, da pozna napredne funkcije pri uporabi orodij za izdelavo brizgalnik kalupov.
  • CSWPA-Drawing Tools – Uporabnik s certifikatom Certified SOLIDWORKS Professional Drawing Tools dokaže, da pozna napredne funkcije pri izdelavi risb.

Read More
