Reverse engineering omogoča pretvorbo obstoječih fizičnih izdelkov v natančne digitalne modele. Z uporabo 3D skeniranja, obdelave geometrije in sodobnih CAD orodij lahko hitro obnovimo obliko izdelka ter ga prilagodimo za nadaljnji razvoj ali izboljšave.
Kombinacija programov QUICKSURFACE in SOLIDWORKS Design povezuje celoten proces, od zajema skeniranih podatkov do izdelave parametričnega CAD modela. Tako je mogoče skrajšati čas razvoja, izboljšati natančnost in učinkoviteje vključiti obstoječe komponente v nove konstrukcijske rešitve.
Zmogljivosti

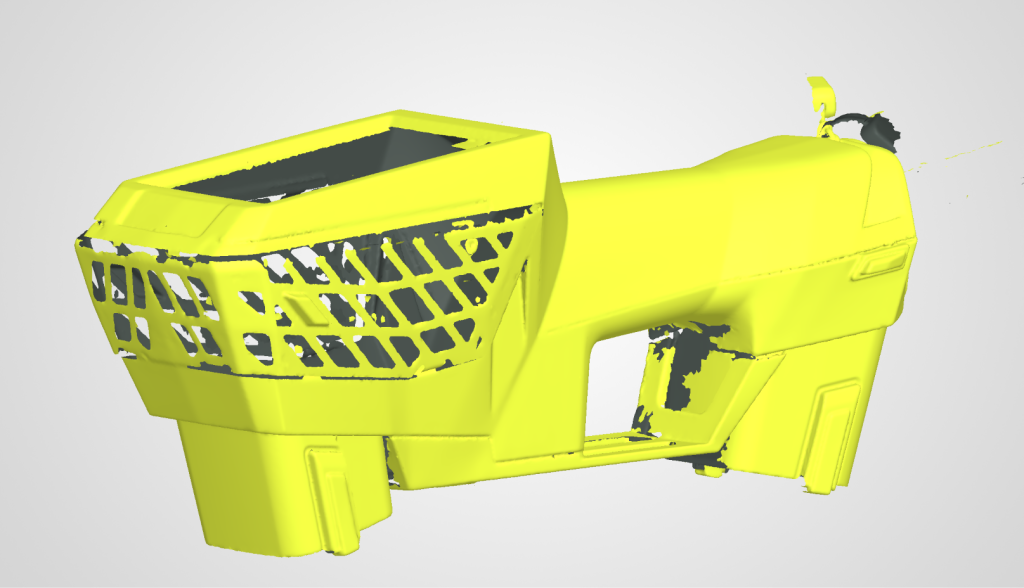

V QUICKSURFACE add-in lahko uvažamo skene formatov .stl, .obj, .ptx, .ply in .e57. Če bi takšne formate uvažali direktno v SOLIDWORKS, bi se ob primeru velikih datotek soočali z slabim delovanjem SOLIDWORKS-a ter probleme z vezanostjo skic in gradnikov na mrežo. Uvažanje prek QUICKSURFACE na nudi dostop do optimizirane mreže, kar pomeni, da se zviša hitrost dela tudi z SOLIDWORKS Design.

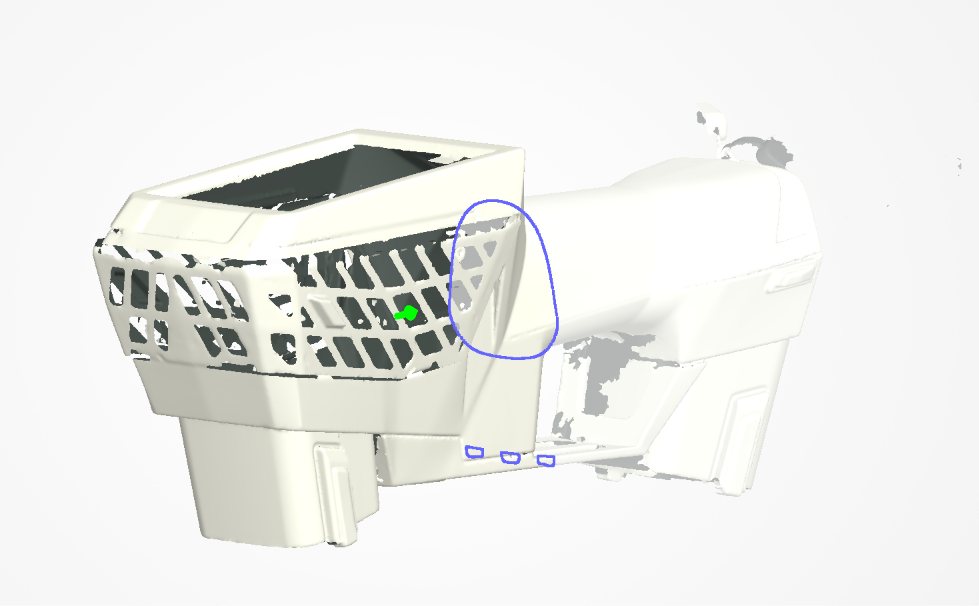

Edit Scan je namenjen urejanju vhodnih 3D skenov. Omogoča odstranjevanje nepotrebnih delov oblaka točk ali mreže, čiščenje podatkov ter pripravo skena za nadaljnjo rekonstrukcijo geometrije. S tem se izboljša kakovost končnega CAD modela.

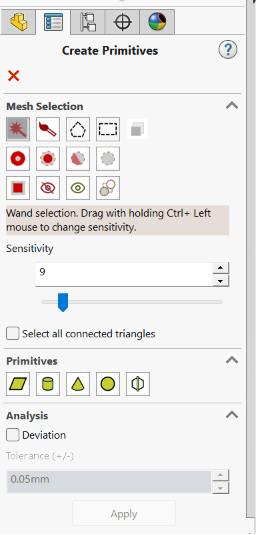

Funkcija Extract Primitives omogoča samodejno prepoznavanje osnovnih geometrijskih elementov iz 3D skena. Program lahko iz podatkov izloči primitive, kot so:
- ravnine,
- valji,
- stožci,
- krogi,
- krogelne površine.
Pridobljeni elementi predstavljajo osnovo za izdelavo natančnega CAD modela.
Align by Reference omogoča poravnavo skeniranega modela glede na izbrane referenčne elemente. Uporablja se za pravilno orientacijo objekta v prostoru in pripravo geometrije za nadaljnje modeliranje.

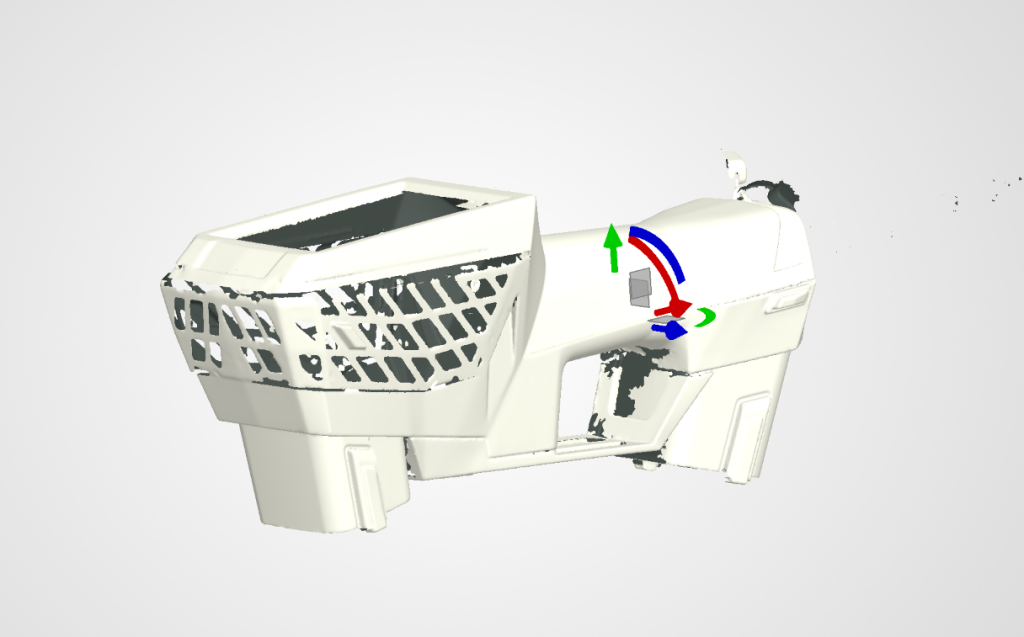

Funkcija Align Interactively omogoča ročno poravnavo 3D modela. Uporabnik lahko premika in obrača sken glede na želeno pozicijo, kar je uporabno pri kompleksnih oblikah, kjer avtomatska poravnava ni dovolj natančna.
Fit Surface se uporablja za prilagajanje površin glede na podatke 3D skena. Program iz mreže ali oblaka točk ustvari matematično definirane CAD površine, ki so primerne za nadaljnjo obdelavo.

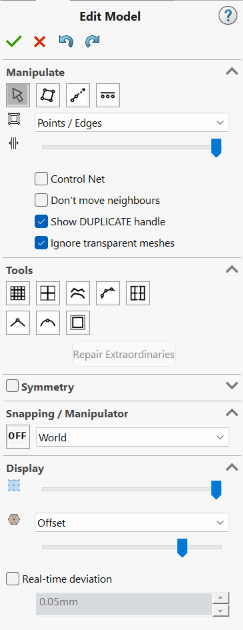

Funkcija New Freeform omogoča izdelavo prostih (freeform) površin. Namenjena je rekonstrukciji kompleksnih oblik, kjer klasični geometrijski elementi niso dovolj, na primer pri organskih oblikah, ohišjih ali oblikovalskih izdelkih.

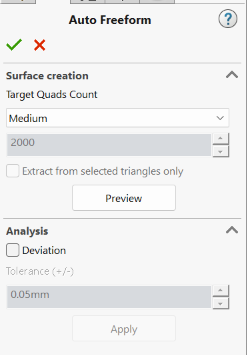

Automatic Surface omogoča avtomatsko generiranje površinskega CAD modela iz 3D skena. QUICKSURFACE analizira geometrijo in ustvari povezane površine, kar bistveno pospeši proces reverse engineeringa.
Funkcija Cross-Section ustvari prereze skozi 3D model. Prerezi omogočajo analizo oblike, preverjanje dimenzij ter uporabo skic kot osnove za izdelavo parametričnih skic.
Fit Sketch omogoča prilagajanje 2D skic glede na skenirano geometrijo. Uporablja se za ustvarjanje natančnih profilov, ki se nato lahko uporabijo v CAD modeliranju.

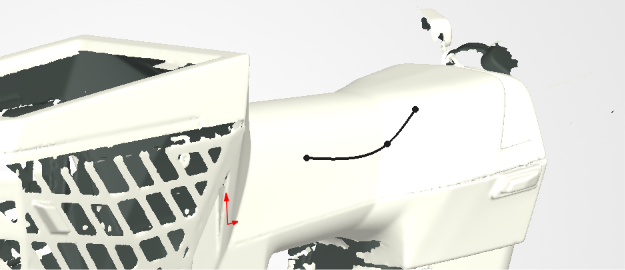

Funkcija 3D Sketch on Scan omogoča ustvarjanje 3D skic neposredno na površini skeniranega objekta. To omogoča natančno določanje robov, linij in konstrukcijskih značilnosti, ki služijo kot osnova za nadaljnjo izdelavo modela.
Končni rezultat

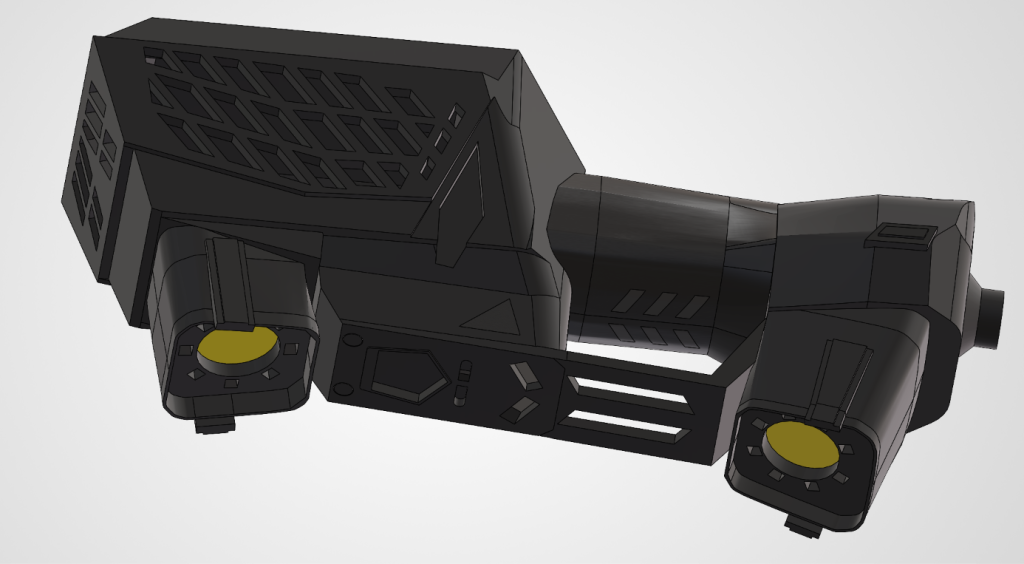

Z kombiniranjem vseh funkcij, ki nam jih ponuja QUICKSURFACE, z vsemi funkcijami ki so nam na voljo v okolju SOLIDWORKS Design, lahko pridemo do končnega rezultata, ki se prilega skeniranem modelu.

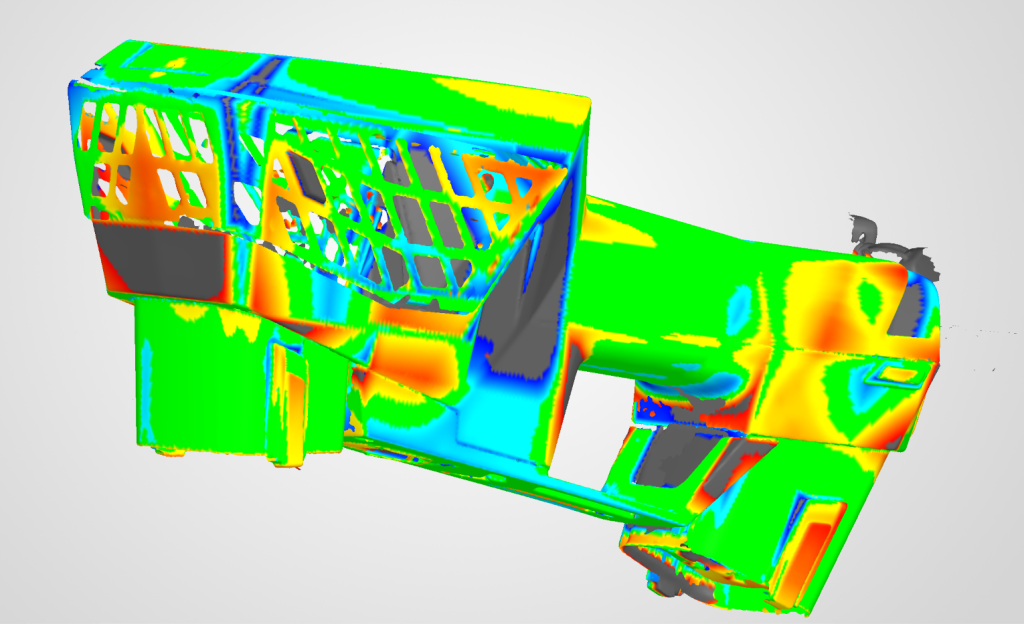

Preverimo lahko tudi s skladnostjo modela s skeniranimi podatki, kjer nastavimo željene tolerance. Toleranco nastavimo na 0.1mm in preverimo ujemanje.
V tem primeru smo s narejenim CAD modelom zadovoljni, ga lahko navadno shranimo z SOLIDWORKS Design. Podatki o skenirani mreži se prav tako ohranijo.
Sodobno inženirstvo zahteva rešitve, ki omogočajo hitrejši razvoj, večjo prilagodljivost in zanesljivejše rezultate. Povezava med QUICKSURFACE in SOLIDWORKS Design 2026 predstavlja učinkovit pristop k digitalizaciji obstoječih izdelkov ter odpira nove možnosti pri optimizaciji, izboljšavah in ponovni uporabi konstrukcij.
S takšnim delovnim procesom lahko podjetja skrajšajo razvojne cikle, zmanjšajo stroške izdelave prototipov in hkrati ohranijo popoln nadzor nad končnim CAD modelom. Reverse engineering tako ni več zgolj rekonstrukcija obstoječih rešitev, temveč postaja pomembno orodje za inovacije in razvoj izdelkov prihodnosti.
