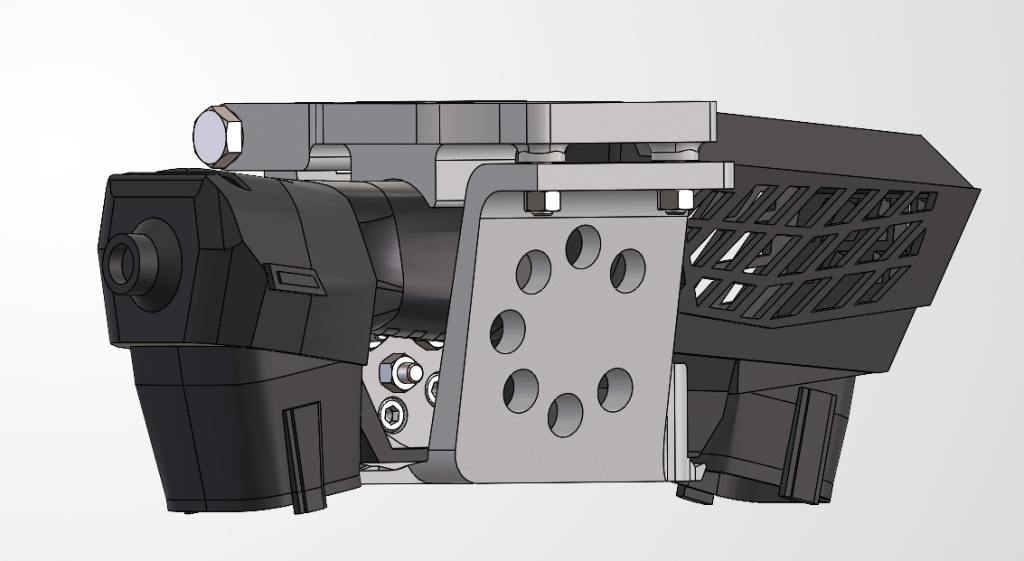

Ko govorimo o 3D tisku, sta med njegovimi največjimi prednostmi predvsem nizka cena izdelave ter velika prilagodljivost pri razvoju in optimizaciji izdelkov. Te lastnosti omogočajo hitro izdelavo prototipov, enostavno prilagajanje geometrije in bistveno krajši razvojni cikel v primerjavi s klasičnimi proizvodnimi postopki. V okviru projekta smo zasnovali držalo za skener Handyscan EVO, pri katerem je bilo mogoče s pomočjo 3D tiska hitro preverjati različne konstrukcijske rešitve in jih prilagajati zahtevam uporabe.
Kljub temu da je samo držalo cenovno zelo ugoden izdelek, je njegova naloga nositi in varovati skener, katerega vrednost je več tisoč evrov. Zaradi tega cena držala ni bila glavni kriterij načrtovanja. Veliko pomembnejša sta bila zanesljivost in varnost uporabe, saj bi morebitna odpoved prijemala lahko povzročila poškodbo skenerja, s tem pa visoke stroške popravila ali zamenjave opreme. Pri konstruiranju je bilo zato treba posebno pozornost nameniti nosilnosti, togosti konstrukcije, odpornosti materiala ter varnostnim faktorjem. Cilj ni bil zgolj izdelati funkcionalno in cenovno ugodno rešitev, temveč predvsem zagotoviti varno in zanesljivo uporabo drage merilne opreme v vseh predvidenih obratovalnih pogojih.
Strukturna Simulacija

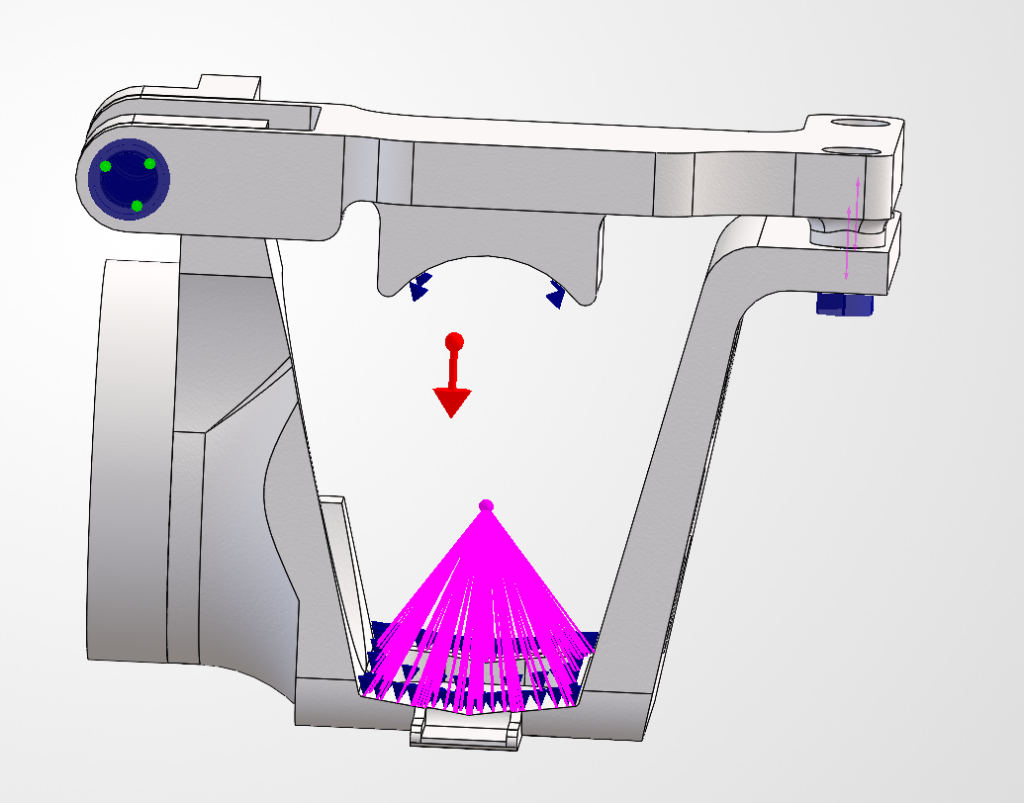

Varnost zagotovimo s statično strukturno simulacijo. Predpišemo maso skenerja, predvideno vpetje in gravitacijo.

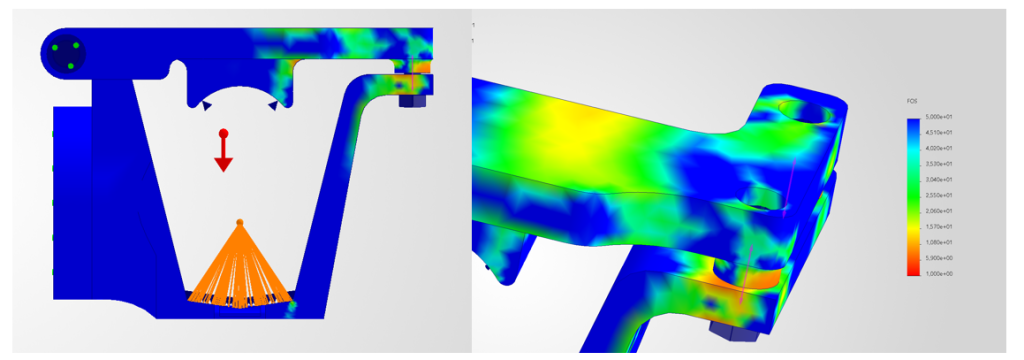

Podamo si vprašanje, ali bo naša konstrukcija zdržala obremenitev. Po preračunu zato pogledamo Factor of Safety oz. Varnostni faktor.
Najmanjši varnostni faktor v celotni konstrukciji držala znaša 3,11, kar pomeni, da bo konstrukcija zdržala obremenitev brez težave.

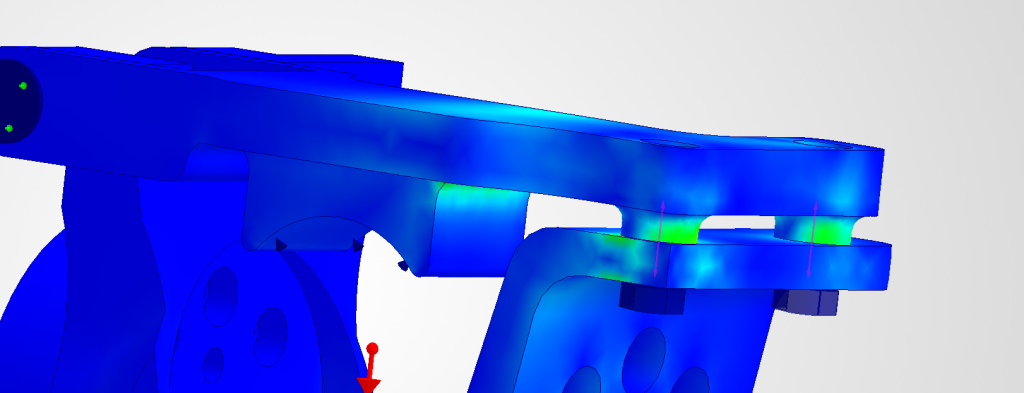

Preverimo lahko tudi Von Missesovo Napetost našega sestava.
Opazimo, da se pojavi večinoma v spojih, ki so snovani tako, da zdržijo takšne obremenitve.
Z uporabo sodobnih razvojnih metod, ki združujejo 3D tisk in numerične simulacije, smo lahko učinkovito preverili ustreznost zasnove še pred izdelavo končnega izdelka. Takšen pristop omogoča hitrejše sprejemanje konstrukterskih odločitev, zmanjšuje tveganje napak ter prispeva k višji kakovosti končne rešitve.
Rezultat razvoja je premišljeno zasnovano držalo, ki izpolnjuje zastavljene funkcionalne zahteve in zagotavlja zanesljivo delovanje v predvidenem delovnem okolju. Projekt hkrati prikazuje, kako lahko kombinacija aditivnih tehnologij in virtualnega vrednotenja bistveno pospeši razvojni proces ter poveča zaupanje v končno konstrukcijsko rešitev.
Če vas zanimajo dodatne informacije, nas kontaktirajte preko elektronske pošte (info@ib-caddy.com) ali pa prek telefonske številke (01) 566 12 55.
