Simulacije – na splošno so v modernem inženirskem svetu eden izmed najpomembnejših korakov konstruktorskega procesa. Z njihovo pomočjo lahko razvojne ekipe že v zgodnjih fazah sprejemajo boljše odločitve in hitreje ocenijo vpliv posameznih sprememb na delovanje izdelka. Poleg krajšega razvojnega časa prinašajo tudi boljšo sledljivost razvoja ter večjo zanesljivost končne konstrukcije.
Pri delovanju elektromotorjev nastaja toplota, ki lahko vpliva na zmogljivost in življenjsko dobo komponent. Zato je pomembno, da se temperaturne obremenitve preveri že med razvojem. S simulacijami prenosa toplote lahko hitreje odkrijemo kritične točke, izboljšamo hlajenje in zmanjšamo potrebo po dodatnih prototipih. Tak pristop danes postaja standard pri razvoju sodobnih elektromotorjev.

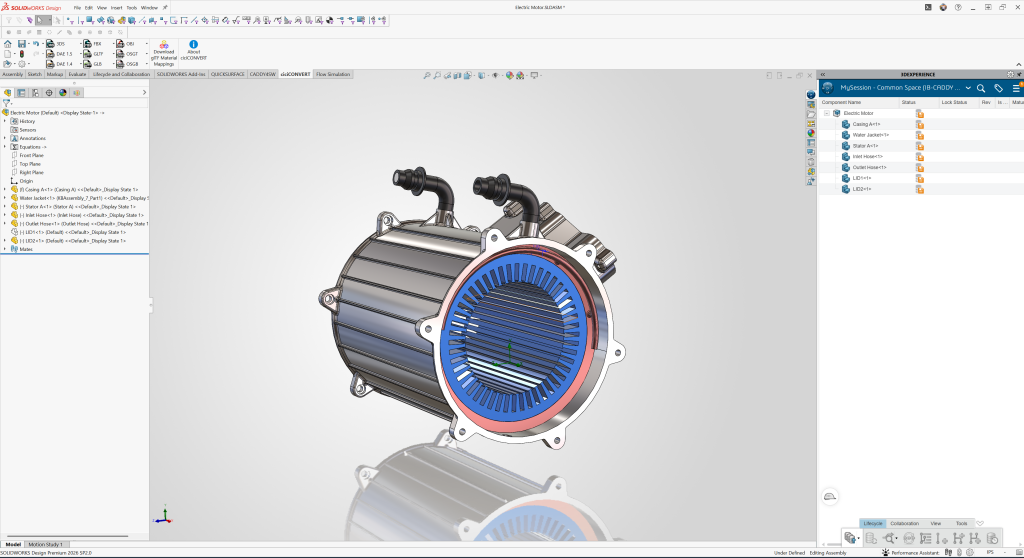

Model sestavlja 5 različnih elementov:
- Water jacket
- Vstopna cev
- Izstopna cev
- Ohišje
- Stator
Pomembno je omeniti, da je stator vir toplote, ki generira 21600 W. Hladimo ga z vodo, ki teče skozi vstopno cev, water jacket in izstopno cev z volumskim pretokom 30L/min.
Pri simulacijah dinamike fluidov je vedno pomembno preveriti tudi tlačne padce, predvsem v cevovodih.

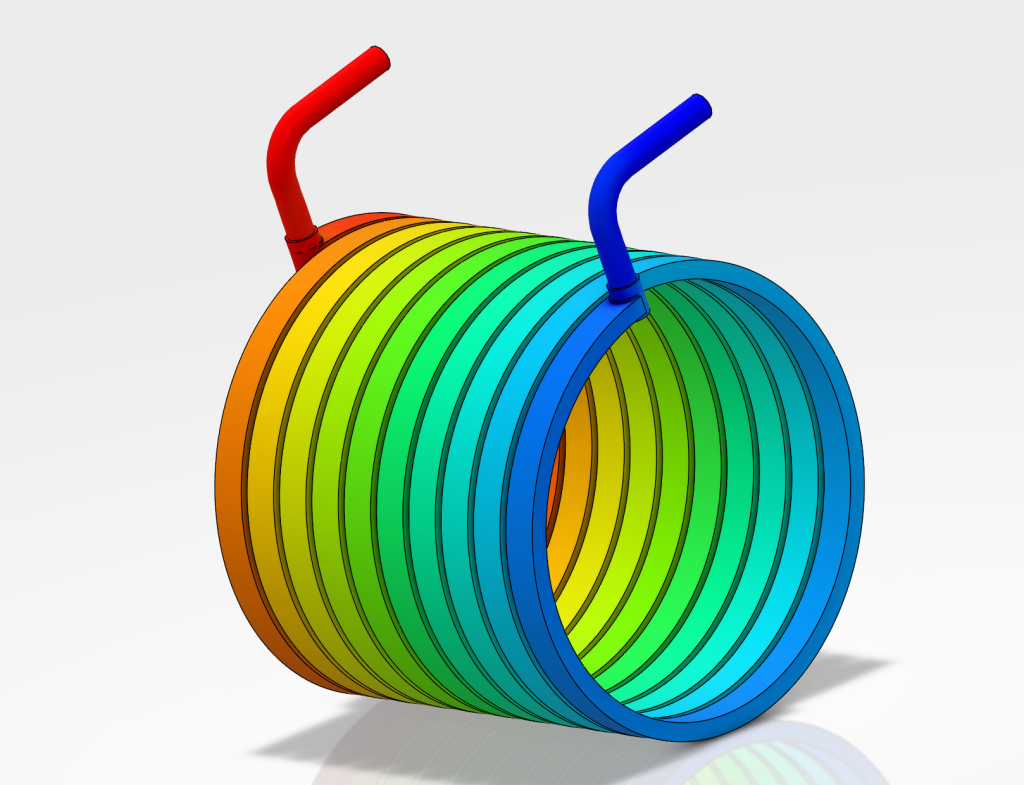

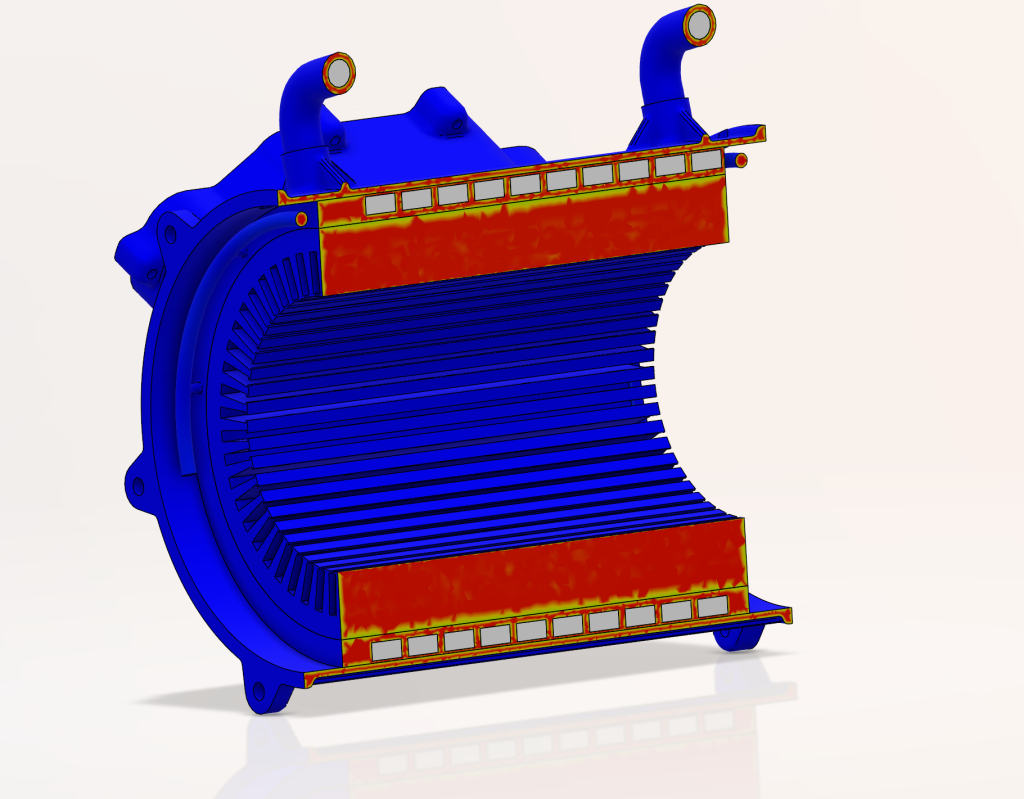

Na sliki je razviden hladilni cevovod, lociran v water jacketu. V display groups ga lahko izoliramo in tako preverimo, kako linijski upor vpliva na pretok hladila. Kot logični naslednji korak v iskanju vzrokov preverimo še vektorsko polje hitrosti.
Takšen pristop omogoča, da že v fazi razvoja bolje razumemo interakcijo med posameznimi sklopi sistema in njihovo vplivanje na celotno delovanje motorja. S tem se zmanjša število nepredvidenih težav pri fizičnem testiranju in skrajša pot do optimizirane rešitve. Ključno pa je, da simulacije ne obravnavamo kot končni rezultat, temveč kot orodje za bolj informirane inženirske odločitve.
