Na voljo je nova možnost pri prepoznavanju gradnikov za struženje (AFR). V prejšnjih verzijah je SOLIDWORKS CAM pri uporabi AFR z ukazom »Extract Machinable Features (EMF)« prepoznal vse gradnike za struženje na 3d modelu. V novi verziji SOLIDWORKS CAM 2025 lahko sami izberete katere gradnike želite, da vam funkcija za samodejno iskanje najde (Slika 1). To lahko naredite v nastavitvah SOLIDWORKS CAM.
Nova možnost obdelave od spodaj navzgor nam pomaga pri strojnih obdelavah ko so na primer:
Novo funkcijo najdete v nastavitvah konturne obdelave pod zavihkom »Contour« v oknu »Depth processing« (Slika 1).
Grafična primerjava obdelanega kosa z konstruiranim se sedaj odpre v oknu.
Ko vklopite ukaz »Show difference« v orodni vrstici simulacije, se v oknu grafično prikaže primerjava obdelanega kosa z konstruiranim kosom. Količina odstopanja je označena z različnimi barvami na simuliranem modelu.
V prejšnjih različicah programa SOLIDWORKS CAM je bila legenda za grafično primerjavo v zgornjem levem kotu in je ni bilo mogoče premikati.
Od različice SOLIDWORKS CAM 2025 naprej, bo ta legenda prikazana v oknu (Slika 1), ki ga je mogoče priklopiti in premakniti na katero koli drugo želeno mesto v grafičnem območju.

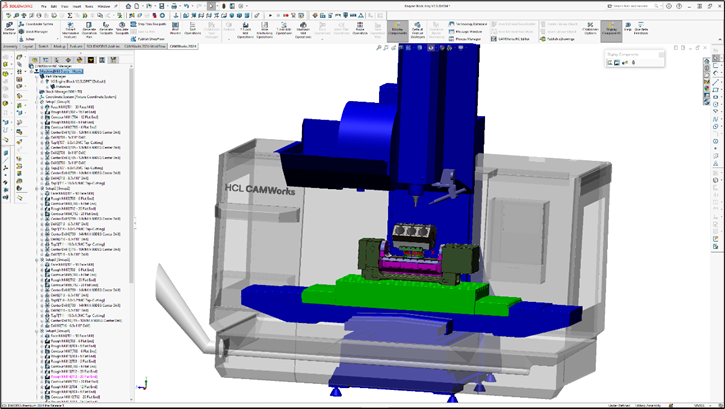

Eureka Virtual Machine nam omogoča veliko različnih načinov odkrivanja napak v virtualni simulaciji. Prikažemo in kontroliramo lahko napake kot so: manjkajoči podprogrami, kolizije, obdelava z hitrim hodom, meje obdelave v prostoru stroja, singularnost osi, kontrola območja pri večosnih obdelavah, največji obrati na vretenih, največji pomiki na oseh, volumen odrezka, presek odrezka, debelina odrezka in še veliko več.
(more…)Procesna veriga CAD + CAM –> CNC je pomembna komponenta digitalizacije v proizvodnji. Pri tem je mogoče obdelovalne poti za CNC obdelavo (CAM) ustvariti iz digitalnega modela (CAD) z uporabo programiranja brez povezave, oziroma neposredno na računalniku, kjer se programska oprema uporablja.
(more…)Kadar govorimo o digitalizaciji v proizvodnji se ne moremo izogniti ključnim besedam: Industrija 4.0, IoT (Internet of Things) in digitalni dvojček.
Da ostanemo konkurenčni na mednarodnem trgu morajo proizvodnja podjetja uvesti sodobne digitalne procesne verige. Običajno je takšen postopek tehnično zaplete in dolgotrajen. Potrebno je upoštevati internetno varnost, shranjevanje podatkov in procesne verige (CAD -> CAM -> CNC).
Dobro za prihodnost proizvodnih podjetij je, da bi obvladovali te procese. Da bi obvladovali te procese pa je potrebno obstoječe zaposlene usposobiti za nove izzive oziroma bodoči zaposleni morajo poznati orodja digitalizacije in imeti potrebna tehnična znanja.
Eureka Virtual Machine programska oprema, sodeluje s številnimi podjetji in šolami po vsem svetu, kjer uvajajo programsko opremo in načrte industrijskega razreda.
V današnjem času vse več podjetij programira CNC stroje s pomočjo računalniško podprto proizvodnjo (CAM). S tem zmanjšajo zastoje in izboljšajo produktivnost. Vse več pa se takšna podjetja zatekajo k CNC simulaciji in uporabi digitalnih dvojčkov, kjer lahko testirajo programirano NC kodo na enak način kot na pravem stroju.
