Oglejte si novosti v novi verziji SOLIDWORKS 2019
Kdaj: v sredo, 12. septembra 2018, ob 17h
Povezava za za ogled: https://www.youtube.com/watch?v=DW89pQRwbnc
OpenGL (Open Graphics Library) je aplikacija za upodabljanje 2D in 3D vektorske grafike in se tipično izvaja na grafični procesni enoti (GPU), da nekoliko razbremeni centralno procesno enoto (CPU).
OpenGL je lahko implementiran:

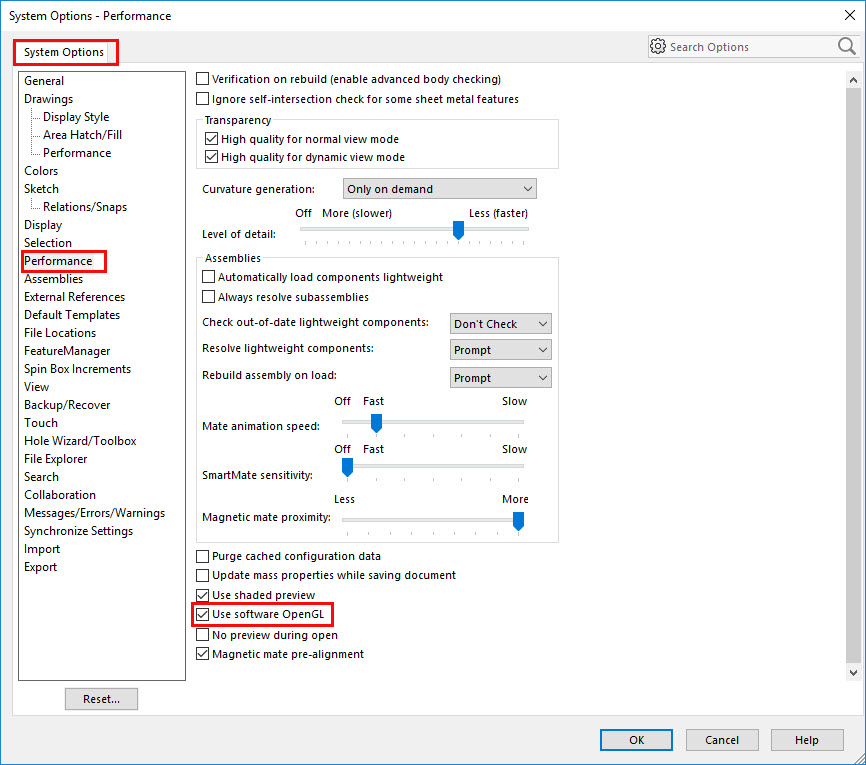

Večina današnjih grafičnih kartic podpira slednje. SOLIDWORKS programska oprema pa ponuja tudi lastno implementacijo OpenGL aplikacije.
Vsi, ki še niste seznanjenji s tehnologijo 3D Interconnect, si lahko o njenem namenu in prednostih preberete v objavi 3D Interconnect – uvoz zunanjih formatov v SOLIDWORKS.
Razlika, ki jo prinaša 3D Interconnect pri uvozu STEP datotek v SOLIDWORKS je ta, da ohranja referenco na uvoženo datoteko. Uvažanje brez pomoči tehnologije 3D Interconnect tega ne omogoča.
Sprva razlika opazna le v drugačni grafični ikoni v drevesni strukturi se pokaže za zelo uporabno tehnologijo, ki nam prihrani ure dela pri spremembah kosov, ki temeljijo na predhodno ustvarjenih STEP datotekah.
Kje je opazna razlika v procesu načrtovanja na osnovi STEP datoteke:
Za tiste, ki se še niste spoznali z orodjem za primerjanje geometrij v SOLIDWORKSU bomo v tokratnem blogu govorili o orodju Compare Geometry (primerjava geometrij), ki ga SOLIDWORKS okolje ponuja v vseh različicah od SOLIDWORKS 2016 dalje. Compare Geometry orodje vam omogoča primerjavo geometrije med dvema SOLID modeloma. Namenjen je ugotavljanju razlik med modeli, pregledu revizij modelov in sledenju razvoja oblike.
Compare Geometry, deluje tako s SOLIDWORKS Part in Assembly, kot z uvoženimi datotekami (STEP, Parasolid, IGES, ACIS, VDAFS), saj preučuje geometrijo. To je enostaven način za primerjavo različnih revizij datotek in razumevanje načrtovalskih sprememb, posebno zato, ker lahko primerja volumne ali površine teles.
Orodje najdemo pod Tools > Compare > Geometry. Ko se orodje aktivira, v oknu Compare najdemo nastavitve orodja. V spustnem meniju Reference document in Modified document izberemo ali uvozimo datoteke, ki jih želimo primerjati. Pod Items to compare izberemo okence Geometry in nato zaženemo primerjavo z gumbom Run Comparison.

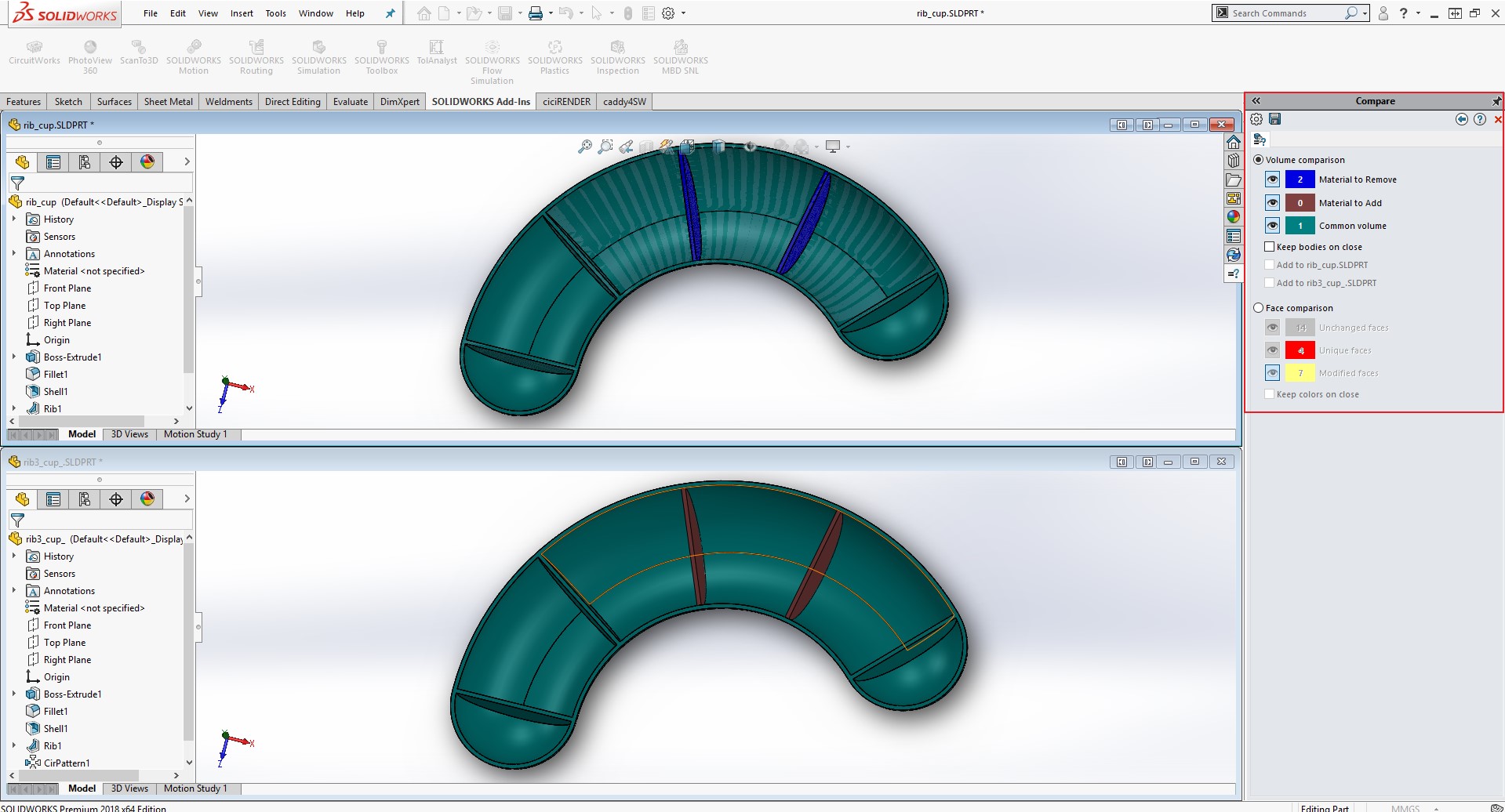

Ko orodje zaključi primerjavo, se nam v grafičnem polju pojavita okni v katerih se nahajata modela, ki ju med seboj primerjamo. S pomočjo nastavitev v oknu Compare, lahko s klikom na oko pred ukazom poljubno upravljamo prikaz ujemanja teles na nivojih materiala za odstranitev, materiala za dodajanje ter skupnega volumna. Poleg vizualne primerjave obstaja možnost, da razlike med modeloma prenesemo z enega na drugega in jih združimo v eno telo. To storimo, tako da odkljukamo ukaz Keep bodies on close, izberemo ali bomo prenesli tiste dele, ki so za odstranitev ali dodajanje in nato izberemo na katerega od modelov jih želimo nanesti. Prenesena telesa na nivoju parta združimo ali odštejemo s funkcijo Combine.
Poleg volumnov teles lahko med seboj primerjamo tudi površine dveh modelov in sicer na nivojih nespremenjenih površin, novih površin in spremenjenih površin.
SOLIDWORKS Manage je napredni sistem za upravljanje podatkov, ki se povezuje s sistemom SOLIDWORKS PDM Professional in nudi edinstven nabor orodij za upravljanje projektov, procesov, izdelkov ter omogoča izdelavo nadzornih plošč ter poročil.
SOLIDWORKS Manage ponuja nadzorno ploščo in orodja za poročanje, ki med drugim prikazujejo napredek projekta, dodeljevanje sredstev in kakovost delovanja sistema. Nadzorna plošča in orodja za poročila predstavljajo celoten sisem na zelo enostaven način. Podpira štiri glavna funkcijska področja:
Funkcionalnost |
SOLIDWORKS Manage
|
SOLIDWORKS Manage
|
SOLIDWORKS Manage
|
SOLIDWORKS Manage
|
| Iskanje, pregledovanje in iskanje dokumentov in zapisov |  |
|
|
|
| Pregled CAD datotek | |
|
|
|
| Pregled ne-CAD datotek | |
|
|
|
| Pregled stanja projekta in časovnic | |
|
|
|
| Pregled nadzorne plošče, izdelava in izvoz poročila | |
|
|
|
| Pregled zgodovine in procesov | |
|
|
|
| Začetek in posodobitev procesov na kateremkoli objektu | |
|
|
|
| Začetek procesov preko opravil v PDM delovnem toku | |
|
|
|
| Pregled kosovnic | |
|
|
|
| Pregled opravil | |
|
|
|
| Sodelovanje v PDM delovnem toku | |
|
|
|
| Ustvarjanje in urejanje ne-CAD datotek | |
|
|
|
| Posodobitev statusa projekta in časovnic | |
|
|
|
| Ustvarjanje in urejanje kosovnic | |
|
|
|
| Dodajanje in posodobitev opravil | |
|
|
|
| Ustvarjanje in urejanje CAD datotek | |
|
Zahteve odjemalca in strežnika so enake kot pri SOLIDWORKS PDM Professional. SOLIDWORKS Manage deluje na istem SQL Serverju kot SOLIDWORKS PDM Professional in ima lastno bazo podatkov, ki se povezuje s podatkovnimi zbirkami SOLIDWORKS PDM Professional.
SOLIDWORKS Manage ima svoj uporabniški vmesnik, uporabniki pa lahko dostopajo do informacij in funkcij tudi preko Windows Explorer-ja ali preko vtičnika v SOLIDWORKS CAD programu. Na voljo je tudi uporabniški vmesnik delujoč v brskalniku, ki ne zahteva namestitve. Ne glede na dostop, SOLIDWORKS Manage nudi enostaven uporabniški vmesnik s katerim lahko podjetja konfigurirajo in upravljajo sistem brez posebne zahteve za IT podporo.
KAJ JE .JT FORMAT
JT je format 3D modelov, ki jih je razvil Siemens PLM Software. Zasnovan je bil kot odprt, visoko zmogljiv ter kompakten format za shranjevanje podatkov o kosih oz. produktih. JT datoteke se uporabljajo za vizualizacijo produktov, kolaboracijo med posameznimi podjetji oz. uporabniki ter za deljenje podatkov.
JT datoteke vsebujejo podatke o ploskvah, natančno reprezentacijo NURBS površin, informacije o izdelku ter njegovi izdelavi (Product and Manufacturing Information – PMI), kakor tudi metapodatke. JT datoteke je možno izvoziti iz Siemens-ovih modelirnikov ter jih uvoziti v razne PDM sisteme ter modelirnike, vključno z SOLIDWORKS-om.
JT format se primarno uporablja v avtomobilski ter letalski industriji, uporablja pa se lahko tudi v kakršnihkoli drugih industrijah in aplikacijah.
Modelirniki, ki lahko odprejo JT datoteke so poleg SOLIDWORKS-a tudi: Siemens PLM NX, Siemens PLM I-DEAS, Siemens PLM Solid Edge, Dassault Systemes CATIA, PTC Pro/ENGINEER ter Autodesk Inventor.
JT datoteke so inherentno ”lahke” (”lightweight”), saj zavzamejo le od 1-10% velikosti ostalih primerljivih CAD datotek, kar jih naredi idealne za sodelovanje ter izmenjavo 3D podatkov preko interneta. Z uporabo JT datotek lahko tako uporabnik pošlje veliko vizualizacijskih podatkov lažje in hitreje v primerjavi z drugimi, ”težjimi” oz. večjimi CAD datotekami. Ker so podatki tu bolj učinkovito stisnjeni, je sodelovanje ter deljenje datotek v realnem času prav tako izjemno olajšano. JT formati prav tako vsebujejo varnostne značilke, ki omogočajo, da se intelektualna lastnina ne deli z uporabniki, ki ne smejo imeti dostopa do te lastnine.
JT format je bil med drugim zasnovan za odpiranje ter interakcijo z večjimi sestavi (tudi tistimi, ki vsebujejo na deset tisoče komponent). JT format je sposoben shranjevati modele z t.i. variabilno stopnjo natančnosti oz. ”varying levels of detail – LOD”, kar na primeru kompleksnega sestava pomeni, da je sestav v celotnem pogledu prikazan kot zelo grob (da se datoteke hitrje odprejo), če pa uporabnik približa pogled do določene komponente, se stopnja natančnosti pogleda poveča.
KAJ VSE VSEBUJE .JT FORMAT
KAKO ODPREMO .JT FORMAT V SOLIDWORKS-U
Slika 1.
2. Izberemo si željeno datoteko, ki jo želimo odpreti (slika 2).
Slika 2.
3. V spodnjem desnem kotu si iz spustnega seznama izberemo možnost formata ”JT(*.jt) (slika 3).
Slika 3.
4. Kliknemo na gumb ”Open”.
5. Počakamo, da SOLIDWORKS s pomočjo 3D Interconnecta pretvori datoteko (slika 4).
Slika 4.
6. SOLIDWORKS nas vpraša, ali želimo pognati funkcionalnost ”Import Diagnostiscs” (slika 5). To je orodje za preverjanje stanja datoteke – prikaže nam kakršnekoli napake na modelu. SOLIDWORKS jih lahko odpravi z klikom na gumb ”Attempt to Heal All”, če se seveda le-te pokažejo. Če so zaznane napake, bodo navedene v okvirjih ”Faulty faces” ter ”Gaps between faces” (slika 6).
Slika 5.
Slika 6.
7. Če želimo urejati naš model, je potrebno zagnati funkcionalnost ”Dissolve Features”. S tem bomo prekinili zunanjo referenco ter omogočili urejanje modela. To storimo z desnim klikom na model v drevesni strukturi ter izborom možnosti ”Dissolve Features” (slika 7). Če se nam pojavi pogovorno okno na sliki 8, rečemo ”Yes, break the link (cannot be undone).”
Slika 7.
Slika 8.
8. Model lahko sedaj poljubno urejamo ter ga shranjujemo ter pretvarjamo v različne formate, ki jih ponuja SOLIDWORKS.
