Vodnik in ROI Kalkulator za proizvodna podjetja | IB-CADDY d.o.o.
| Investicija v sodoben CAM sistem ni zgolj strošek programske opreme, temveč strateška naložba v odpravljanje ozkih grl v proizvodnji. Ali veste, da lahko z avtomatizacijo programiranja s pomočjo tehnološke baze znanja (TechDB) ter uporabo naprednih strategij, kot je VoluMill, čas obdelave in pripravljalni čas skrajšate za 30 % do 80 %? V tem podrobnem vodniku razkrivamo konkretne finančne in časovne izračunljive kazalnike povračila investicije (ROI) za SOLIDWORKS CAM in CAMWorks ter predstavljamo enostaven model za izračun povračila vloženih sredstev v vaši lastni proizvodnji. |
Zakaj je klasično gledanje na »strošek licence« napačno?
Ob odločanju za nakup ali nadgradnjo CAM sistema se podjetja pogosto osredotočajo predvsem na začetno ceno licence in letno vzdrževanje. Vendar pa je pri proizvodni opremi ključno vprašanje drugačno: Koliko denarja podjetje izgubi vsak mesec, ker uporablja počasi, ročno ali neoptimalno programiranje?
Pravilno izbran CAM sistem ne prinaša le ustvarjene G-kode, temveč neposredno vpliva na:
- Zasedenost in izkoriščenost CNC strojev: Zmanjšanje zastojev zaradi čakanja na obdelovalne programe.
- Življenjsko dobo rezalnih orodij: Manjša obraba in zmanjšana nevarnost loma orodij pri dinamičnih potih.
- Krajše čase ciklov: Bistveno hitrejša izvedba obdelav na stroju.
- Zmanjšanje človeških napak: Odprava dragih trkov in poškodb na vretenih ter vpenjalni opremi.
Ključni generatorji povrnitve investicije
1. Avtomatizacija s KBM (Knowledge-Based Machining) v TechDB
Klasično programiranje zahteva, da tehnolog za vsak gradnik (izvrtino, žep, utor) ročno izbere orodje, globino, število prehodov, pomike in vrtljaje.
- Kako deluje v SOLIDWORKS CAM / CAMWorks: Sistem uporablja samodejno prepoznavanje gradnikov (AFR) in centralno bazo znanja (TechDB). Ko sistem zazna npr. večstopenjsko luknjo ali žep, samodejno dodeli že preizkušeno in potrjeno obdelovalno strategijo vašega podjetja.
- Prihranek v praksi: Čas programiranja standardnih in prizmatičnih kosov se skrajša za 50 % do 90 %. Tehnolog, ki je prej porabil 2 uri za pripravo programa, sedaj enak program ustvari v 15 do 20 minutah.

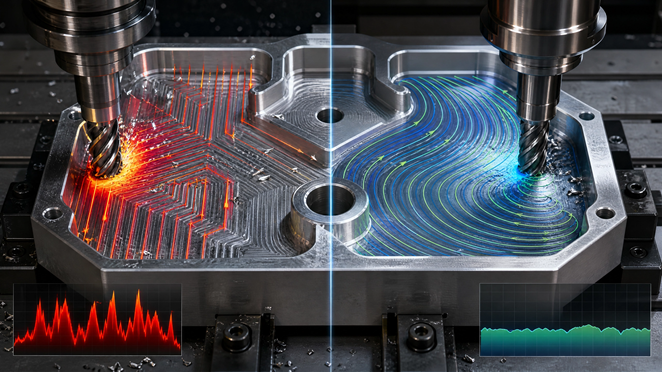

2. Tehnologija hitrega rezkanja VoluMill™
Ena največjih priložnosti za prihranek pri rezkanju je uporaba patentiranih trohoidnih in dinamičnih orodnih poti.
- Kako deluje: Modul VoluMill (ki je na voljo v paketih SOLIDWORKS CAM Professional, CAMWorks in CAMWorks Ultimate) vzdržuje konstanten kot zajema orodja in enakomerno obremenitev rezalnega robu. To omogoča znatno večje globine rezanja in višje rezalne hitrosti.
- Prihranek v praksi: Skrajšanje časa strojne obdelave za 30 % do 80 % ter podaljšanje življenjske dobe rezalnih orodij za 2- do 5-krat pri zmanjšani obremenitvi vretena.
3. Programiranje na osnovi toleranc (Tolerance Based Machining – TBM)
Ročno prilagajanje modela ali poti orodja na sredino tolerančnega polja na podlagi 2D risb je zamudno in nagnjeno k napakam.
- Kako deluje: SOLIDWORKS CAM in CAMWorks neposredno prebereta 3D tolerance in PMI podatke (MBD). Če ima izvrtina toleranco H7, sistem samodejno izbere postopek s povrtavanjem ali finim izstruževanjem. Če je toleranca prosta, izbere le vrtanje.
- Prihranek v praksi: Odprava potrebe po ročnem preračunavanju tolerančnih dimenzij ter odprava »škart« izdelkov zaradi spregledanih toleranc.
4. Napredna simulacija in digitalen dvojček (Eureka Virtual Machine)
Popravilo poškodovanega vretena na 5-osnem ali večopravilnem stroju po trku lahko stane od 10.000 € do več kot 40.000 €, pri čemer stroj stoji več tednov.
- Kako deluje: Eureka / CAMWorks Virtual Machine opravi popolno kinematiko stroja na podlagi dejanske G-kode, ki jo ustvari postprocesor.
- Prihranek v praksi: 100 % varno zagonsko stanje na stroju brez potrebe po testiranju v prazno (Air-cutting) ter odprava tveganja za drage trke.
Konkreten primer izračuna ROI za tipično proizvodno podjetje
Poglejmo primer podjetja s tremi CNC rezkalnimi centri in dvema tehnologoma:
- Začetni podatki podjetja: 2 programerja | Urna postavka tehnologa: 25 €/h | Urna postavka CNC stroja: 50 €/h | Mesečne ure programiranja: 240 h | Mesečni strošek orodja: 4.000 €
| Kategorija prihranka | Opis optimizacije | Mesečni finančni prihranek |
| A. Čas programiranja | Skrajšanje časa za 40 % (prihranjeno 96 h/mesec pri 25 €/h) | 2.400 € / mesec |
| B. Strojne ure (VoluMill) | Skrajšanje časov obdelave na strojih za 20 % (80 strojne h pri 50 €/h) | 4.000 € / mesec |
| C. Poraba rezalnih orodij | Podaljšanje življenjske dobe orodja zmanjša porabo za 25 % (od 4.000 €) | 1.000 € / mesec |
| SKUPAJ PRIHRANKI | Mesečni skupni prihranek proizvodnje (Letno: 88.800 €) | 7.400 € / mesec |
Rezultat: Zaključek izračuna: Če povprečna investicija v celovit paket CAMWorks z ustreznimi postprocesorji in izobraževanjem iznaša npr. med 12.000 € in 20.000 €, se celotna investicija podjetju povrne že v 2 do 3 mesecih redne proizvodnje!
Formula za hiter izračun ROI v vašem podjetju
Mesečni ROI prihranek izračunate po naslednji formuli:
Formula: Mesečni ROI = (Up × Hp × ΔP) + (Us × Hs × ΔS) + (Sto × ΔO)
- Up: Število ur programiranja na mesec
- Hp: Urna postavka programerja (€)
- ΔP: Odstotek prihranka časa programiranja (privzeto 30–50 %)
- Us: Število delovnih ur CNC strojev na mesec
- Hs: Urna postavka CNC stroja (€)
- ΔS: Odstotek skrajšanja strojnega časa z VoluMill (privzeto 15–30 %)
- Sto: Mesečni strošek rezalnega orodja (€)
- ΔO: Odstotek prihranka orodja (privzeto 20–30 %)
Kako začeti proces optimizacije pri IB-CADDY?
Vsaka proizvodnja je specifična, zato pri IB-CADDY d.o.o. ne ponujamo le univerzalnih ocen, temveč vam pomagamo izvesti natančen izračun ROI na vaših konkretnih kosih in strojih.
- 1. Analiza obstoječega stanja: Pregled vašega strojnega parka in trenutnih časov priprave tehnologije.
- 2. Testno programiranje: Pripravimo primerjavo časov programiranja in obdelave na vašem lastnem 3D modelu.
- 3. Priprava ROI poročila: Prikaz točnega obdobja povračila investicije pred kakršnokoli nakupno odločitvijo.
Želite izračunati točen ROI za vašo proizvodnjo? Kontaktirajte naše CAM strokovnjake ali se prijavite na neobvezujoč posvet in demonstracijo rešitev na vašem 3D modelu!
