Uporaba SOLIDWORKS PDM v povezavi z DraftSight-om omogoča centralizirano upravljanje DWG dokumentacije, vključno z nadzorom različic in revizij, varnim zaklepanjem datotek med urejanjem ter podporo za poteke dela (workflow) in postopke odobravanja. Sistem omogoča hitro iskanje dokumentov na podlagi metapodatkov, samodejno beleži zgodovino sprememb in zagotavlja popolno revizijsko sled. Poleg tega SOLIDWORKS PDM upravlja referenčne risbe (Xref), ohranja njihove povezave tudi ob preimenovanju ali premikanju datotek znotraj podatkovne shrambe ter omogoča pregled odvisnosti med dokumenti.
Za referenčne DWG datoteke je v okolju SOLIDWORKS PDM omogočen pregled kosovnic (BOM) in pripadajočih atributov. Podatke je mogoče pregledovati neposredno v SOLIDWORKS PDM, jih filtrirati ter izvoziti v različne formate za nadaljnjo obdelavo ali integracijo z drugimi poslovnimi sistemi.
Kaj je SOLIDWORKS PDM?
SOLIDWORKS PDM (Product Data Management) je rešitev za učinkovito upravljanje CAD datotek, tehnične dokumentacije in drugih projektnih podatkov. Omogoča centralizirano shranjevanje datotek, nadzor različic, sledljivost sprememb ter upravljanje uporabniških dostopov. PDM je integriran neposredno v Windows Raziskovalec, zato lahko uporabniki z datotekami in projektnimi podatki delajo v znanem okolju, brez potrebe po dodatnem programu. Tako podjetjem pomaga zmanjšati možnost napak, izboljšati organizacijo podatkov in poenostaviti sodelovanje pri razvoju izdelkov.

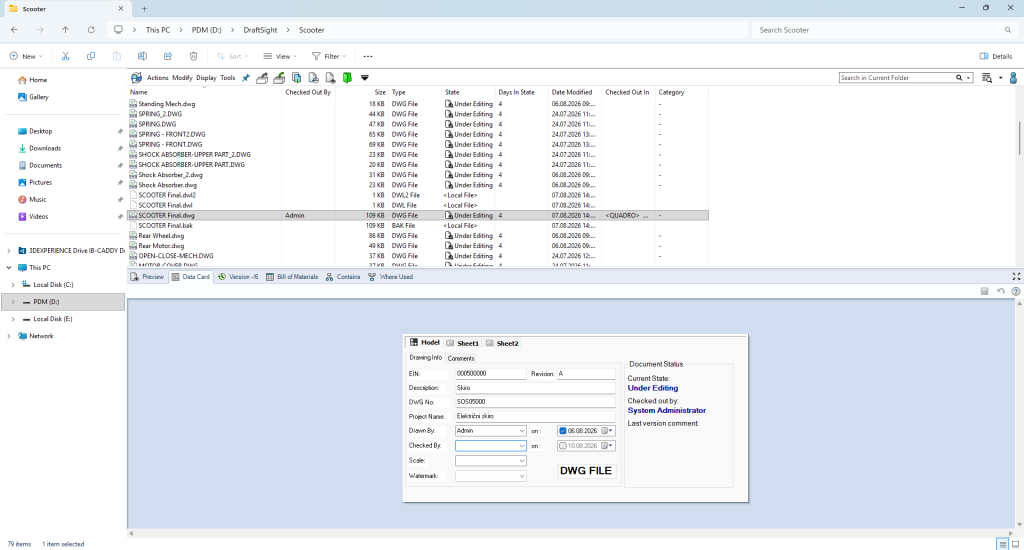

Slika 1: Integracija SOLIDWORKS PDM znotraj Windows Raziskovalca
SOLIDWORKS PDM vmesnik za DraftSight in AutoCAD
SOLIDWORKS PDM omogoča integracijo tudi z okolji, kot sta DraftSight in AutoCAD. Uporabniki lahko tako neposredno iz teh programov dostopajo do PDM funkcionalnosti, upravljajo datoteke ter spremljajo njihove različice in spremembe. To omogoča bolj urejen in enoten način dela tudi pri 2D projektiranju.

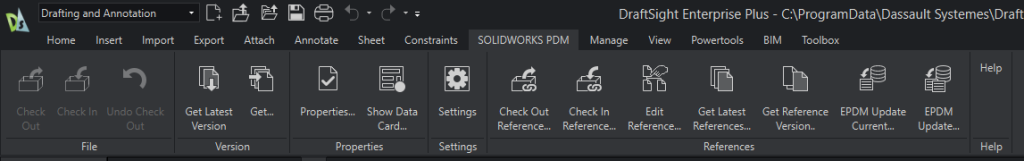

Slika 2: SOLIDWORKS PDM integracija znotraj DraftSight okolja

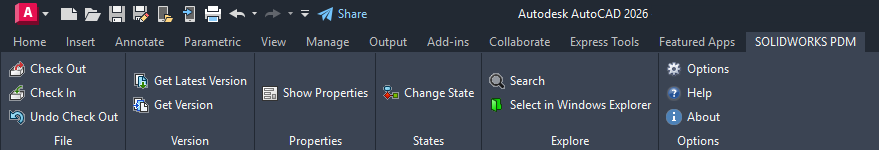

Slika 3: SOLIDWORKS PDM integracija znotraj AutoCAD okolja
Upravljanje datotek
SOLIDWORKS PDM omogoča centralizirano in urejeno upravljanje datotek na enem mestu. Uporabniki lahko datoteke enostavno ustvarjajo, shranjujejo, kopirajo, premikajo in preimenujejo ter upravljajo njihove različice in dostop do njih. Upravljanje datotek je mogoče neposredno prek Windows Raziskovalca in/ali znotraj CAD okolja.
Pomembni funkciji sta Check Out in Check In. Check Out uporabniku omogoči, da datoteko prevzame v urejanje in s tem prepreči sočasno spreminjanje iste datoteke s strani drugih uporabnikov. Ko je delo končano, uporabnik izvede Check In, s čimer spremembe shrani v PDM in datoteko ponovno omogoči drugim uporabnikom za urejanje ali nadaljno uporabo.
Upravljanje verzij
SOLIDWORKS PDM omogoča učinkovito upravljanje različnih verzij in revizij datotek. Ob vsaki spremembi se ustvari nova verzija, pri čemer sistem ohrani tudi prejšnje različice in zgodovino sprememb. Uporabniki lahko tako vedno preverijo, katera verzija je aktualna, kdo jo je spremenil in po potrebi dostopajo do starejših verzij. To zagotavlja boljšo sledljivost, nadzor in preprečuje delo z zastarelimi podatki.

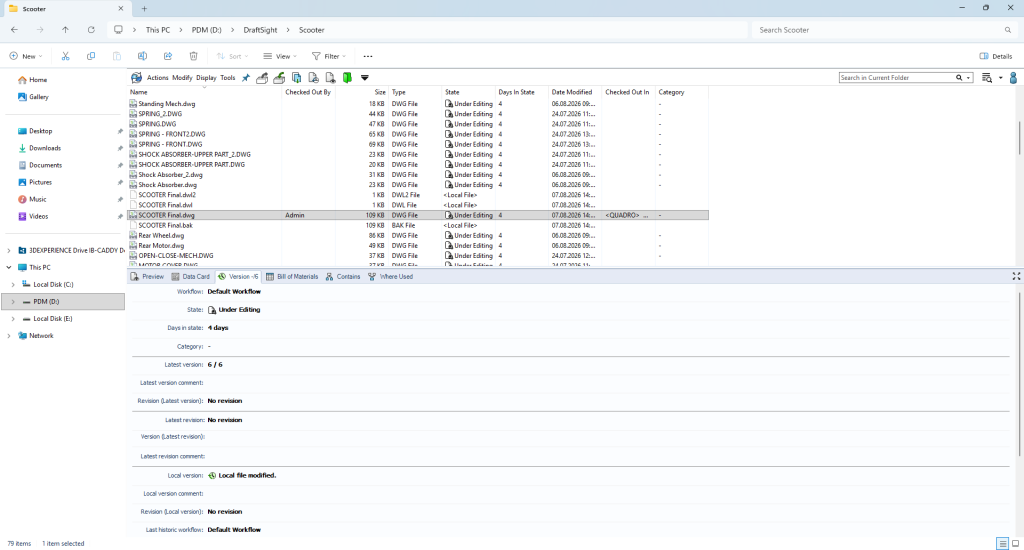

Slika 4: Pregled verziji za posamezno datoteko
Lastnosti datotek
SOLIDWORKS PDM omogoča centralizirano upravljanje lastnosti datotek (Properties), kot so naziv, številka kosa ali sklopa, opis, material, revizija, šifra kosa ali sklopa in drugi podatki. Lastnosti so pregledno prikazane na podatkovnih karticah (Data Cards) znotraj PDM, kjer jih lahko uporabniki pregledujejo in urejajo. Lastnosti lahko vidimo in urejamo tudi neposredno znotraj CAD okolja, kar omogoča hiter dostop do ključnih informacij brez prekinjanja delovnega procesa. Podatki se lahko povezujejo s podatki v CAD datotekah, kar zagotavlja večjo preglednost, doslednost in manj ročnega vnašanja podatkov.

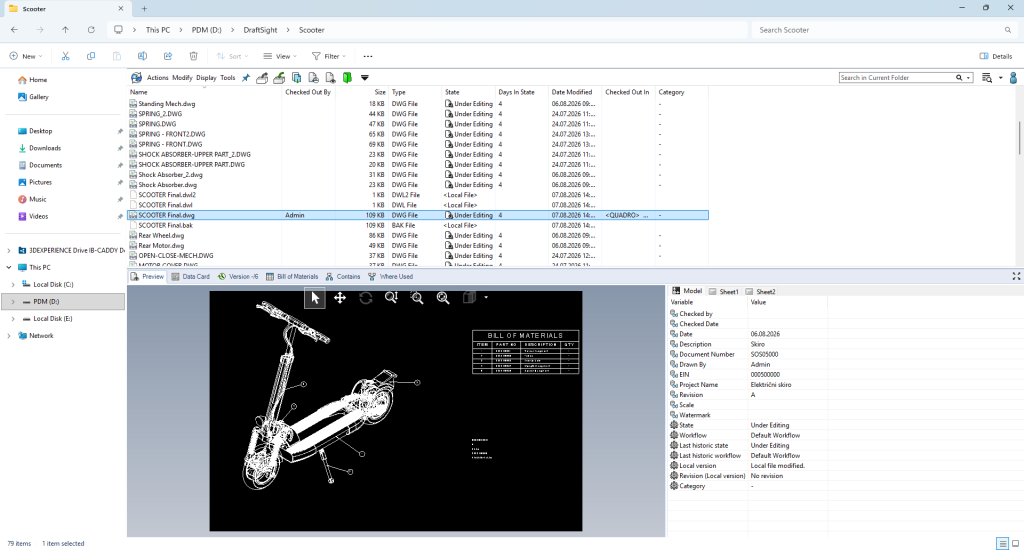

Slika 5: Pregled in urejanje lastnosti znotraj kartice (Data Card) v Windows Raziskovalecu

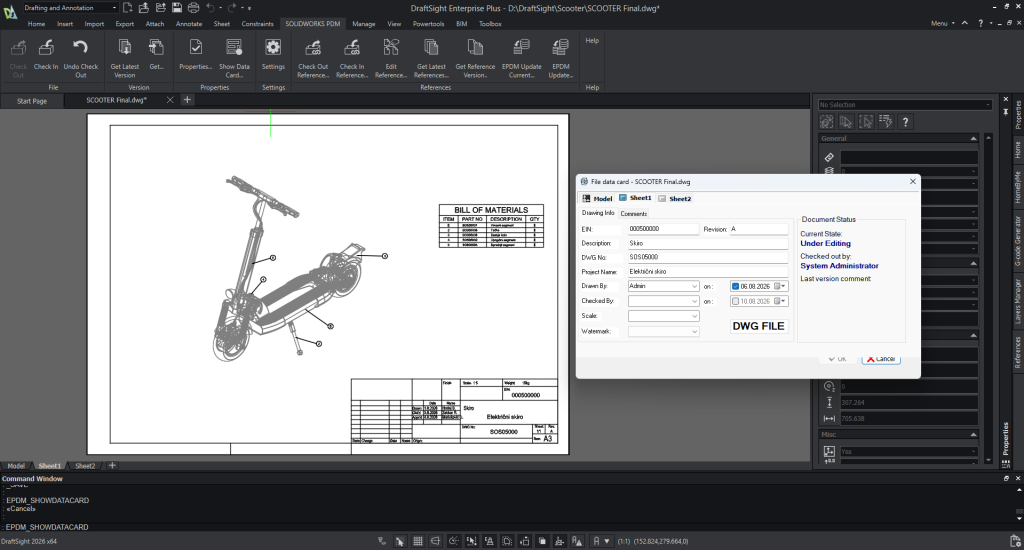

Slika 6: Pregled in urejanje lastnosti znotraj kartice (Data Card) v CAD okolju
Referenčne DWG datoteke
SOLIDWORKS PDM samodejno prepoznava reference med DWG datotekami in drugimi povezanimi datotekami ter jih prikazuje neposredno znotraj PDM. Pri DWG datotekah prepozna tudi zunanje reference (XREF – External Reference), ki so prikazane v hierarhični strukturi povezav. Uporabnik lahko tako hitro vidi, katera datoteka je nadrejena, katere datoteke so z njo povezane in od katerih datotek je odvisna. Poleg hierarhičnega prikaza sta na voljo tudi funkciji Where Used in Contains. Where Used prikaže, v katerih drugih datotekah se izbrana datoteka uporablja, medtem ko Contains prikaže datoteke, ki jih izbrana datoteka vsebuje oziroma na katere se sklicuje. Tako SOLIDWORKS PDM omogoča celovit pregled nad povezavami in odvisnostmi med datotekami ter zmanjšuje možnost napak pri njihovem upravljanju.

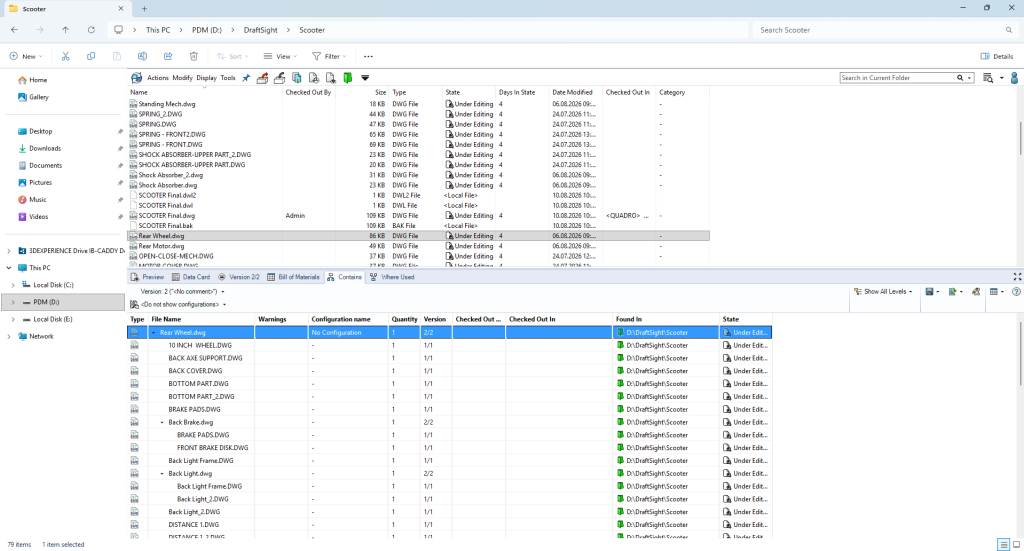

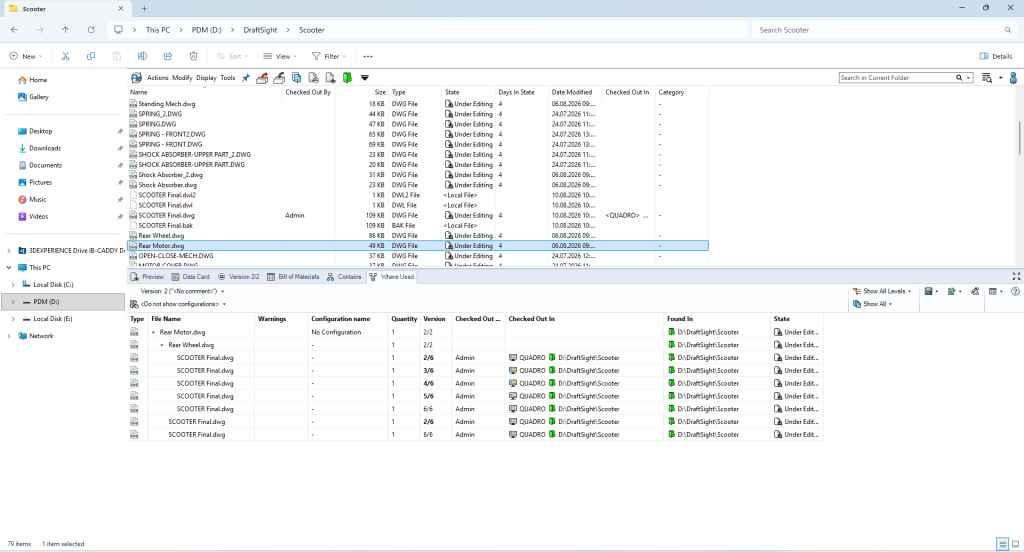

Slika 7: Prikaz referenčnih datotek znotraj SOLIDWORKS PDM
Slika 8: Prikaz DWG datoteke uporabljene v različnih verzijah projektov
Kosovnice referečnih datotek
SOLIDWORKS PDM omogoča prikaz kosovnice (BOM) neposredno znotraj PDM tudi za DWG datoteke. Uporabnik lahko na enem mestu pregleda celotno hierarhijo kosovnice, posamezne postavke ter njihove lastnosti, kot so naziv, številka kosa ali sklopa, opis, material, revizija, šifra kosa ali sklopa in drugi podatki. Podatke iz kosovnice je mogoče izvoziti za nadaljnjo uporabo ali jih uporabiti pri povezavi z ERP sistemom, kar omogoča učinkovitejši prenos podatkov med konstrukcijo, proizvodnjo in drugimi poslovnimi procesi.

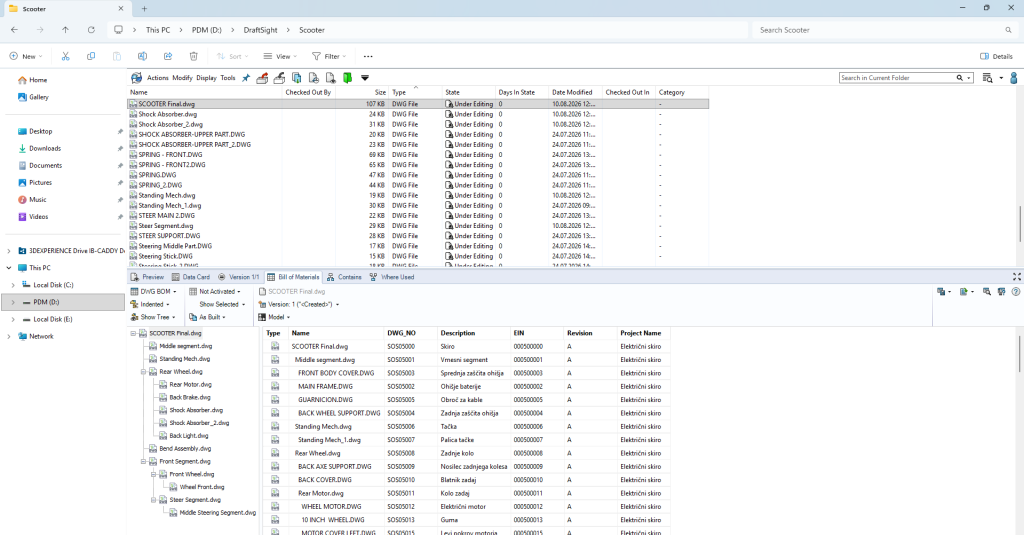

Slika 9: Prikaz kosovnice in lastnosti posamezne DWG datoteke znotraj SOLIDWORKS PDM

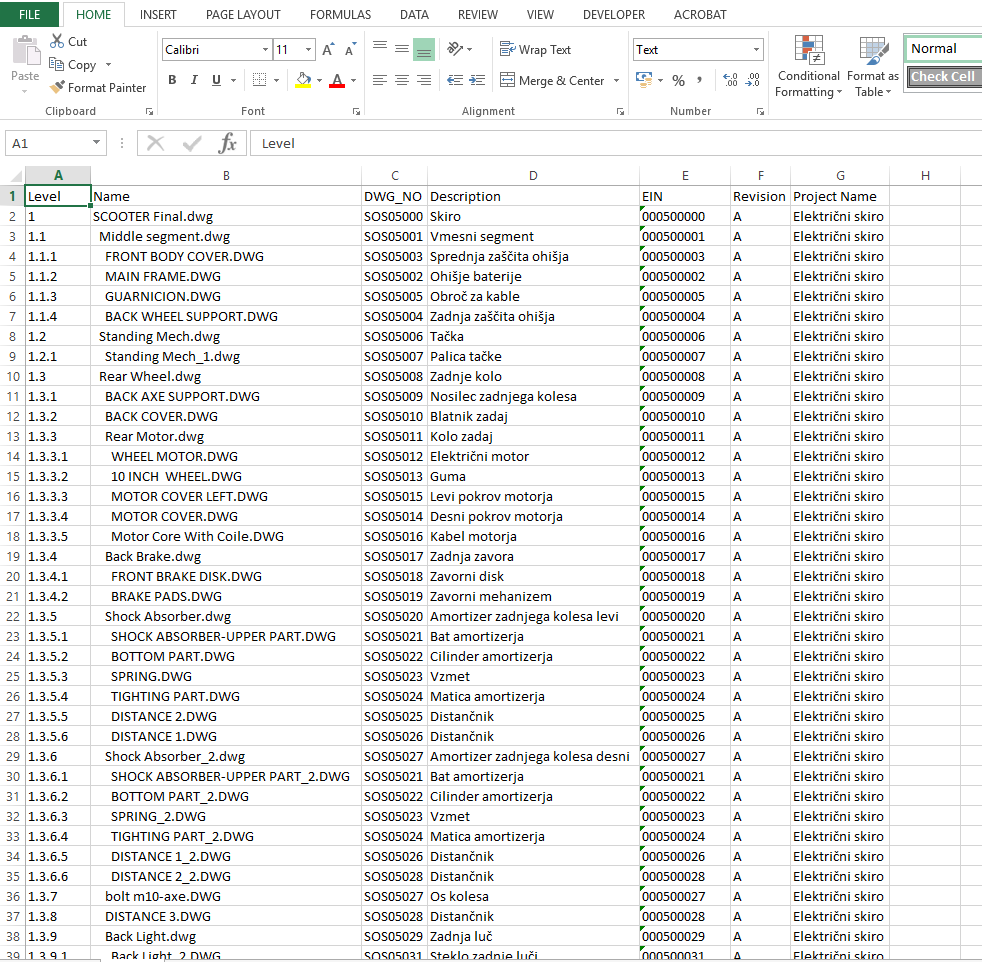

Slika 10: Primer izvoza kosovnice v CSV format
