Kontrola kakovosti pločevinastih komponent predstavlja pomemben del proizvodnega procesa v številnih industrijah. Zaradi velikega števila robov, lukenj, rež in obrezanih površin je lahko pregled posameznega kosa zamuden, ponavljajoč in občutljiv na vpliv operaterja. Prav zato je Creaform razvil Sheet Metal Add-on, specializirano razširitev za programski modul Inspection znotraj paketa Creaform Metrology Suite™.

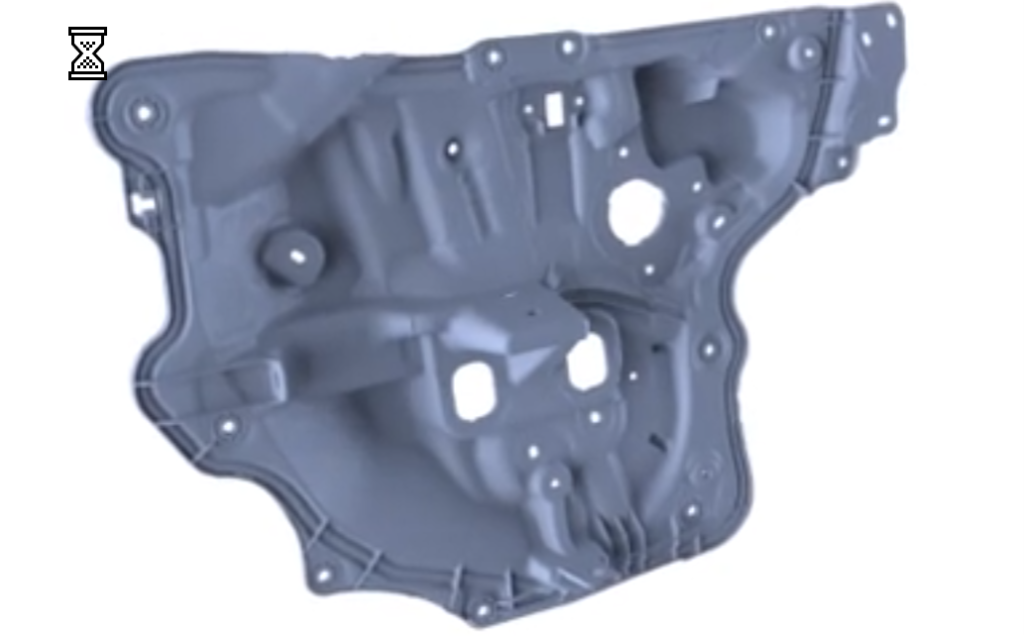

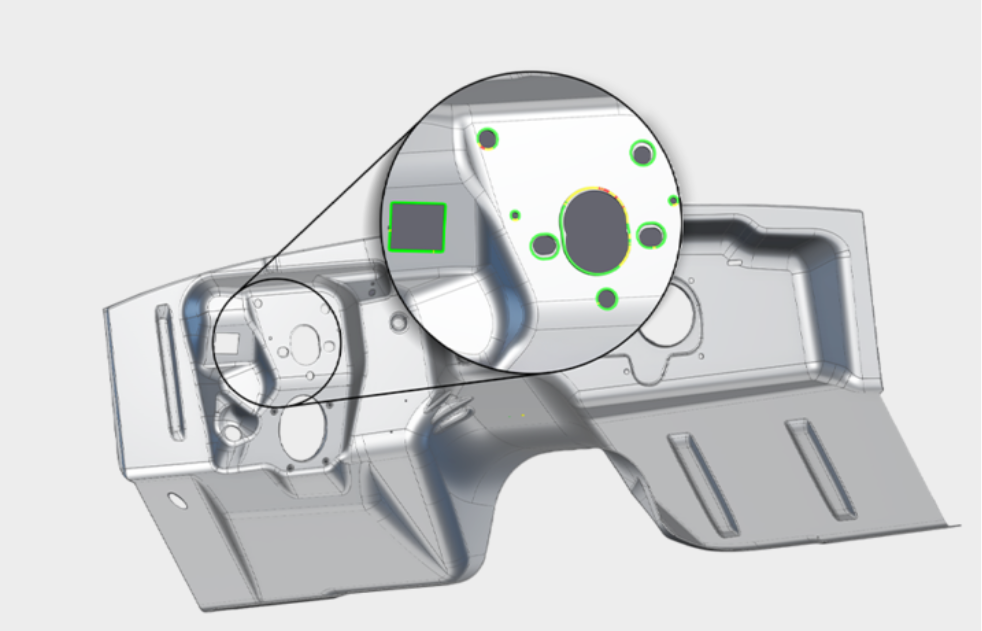

Nova rešitev omogoča izjemno ponovljive in natančne 3D meritve pločevinastih izdelkov ter zagotavlja visoko stopnjo zaupanja v rezultate 3D skeniranja. Napredni algoritmi za obdelavo slik samodejno prepoznavajo značilnosti pločevinastih delov in poenostavljajo celoten postopek kontrole, ne glede na uporabnika ali pogoje v okolju.

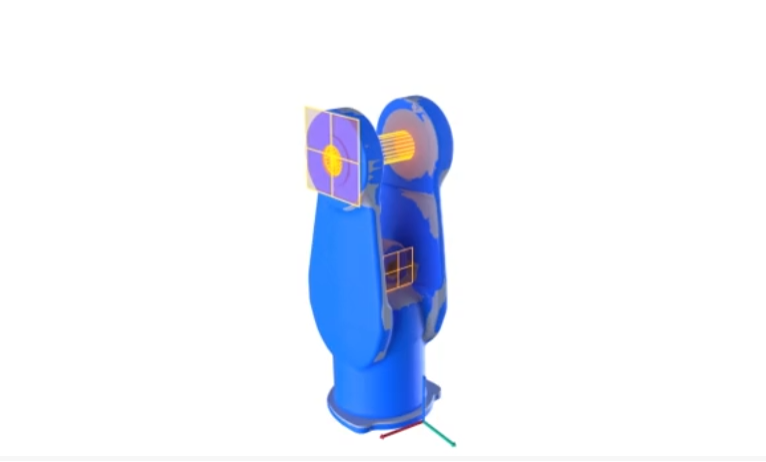

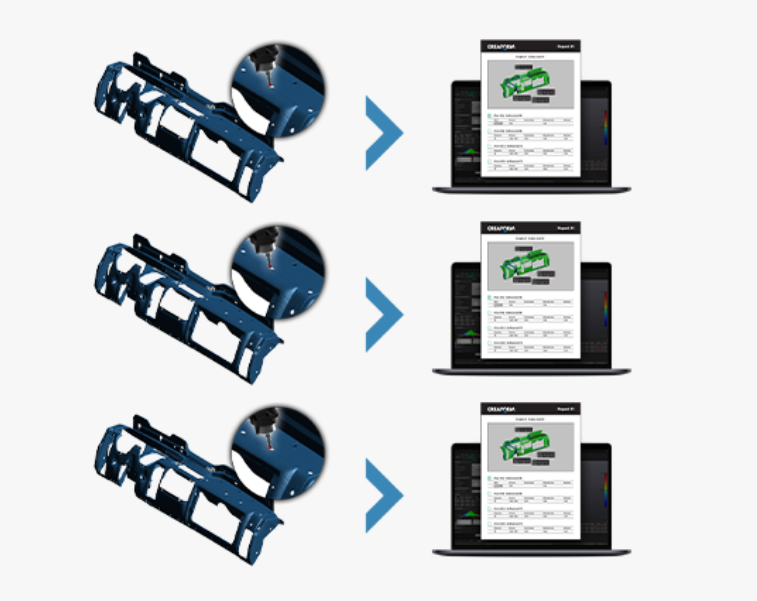

Namesto da bi moral operater vsak rob, luknjo ali režo meriti kot ločeno nalogo, lahko ustvari standardiziran in ponovljiv postopek kontrole za celoten izdelek. Barvna odstopanjska karta (color map) omogoča hitro preverjanje kakovosti zajetih podatkov še pred pripravo končnega poročila, kar zmanjšuje možnost napak in povečuje zanesljivost rezultatov.
Prednosti so še posebej izrazite pri serijski proizvodnji in ponavljajočih se kontrolah, kjer je treba enake komponente preverjati znova in znova. Enkrat pripravljen kontrolni postopek je mogoče večkrat uporabiti, kar bistveno skrajša čas priprave meritev in zagotavlja dosledne rezultate med posameznimi pregledi.
Modul Inspection, ki je del Creaform Metrology Suite™, predstavlja celovito programsko rešitev za kontrolo kakovosti in zagotavljanje kakovosti. Omogoča izvajanje enostavnih dimenzijskih analiz, naprednih kontrolnih postopkov ter pripravo podrobnih poročil v skladu z zahtevami GD&T. Zaradi intuitivnega uporabniškega vmesnika in zmogljivih funkcij ga danes uporablja že na tisoče strokovnjakov po vsem svetu.
Potek dela
Korak 1: Zajem 3D meritev

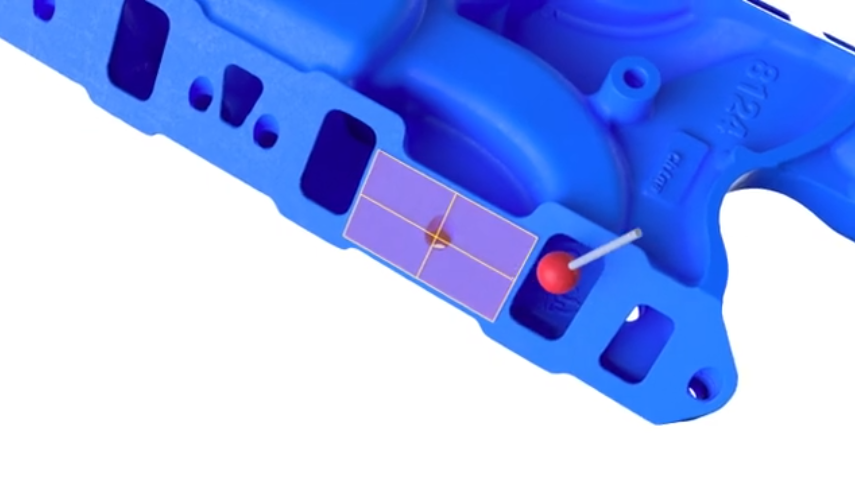

Inspection omogoča zajem podatkov z različnimi merilnimi metodami:
- 3D skeniranje
- Tipanje
- Fotogrametrija
Korak 2: Uvoz referenčnih modelov

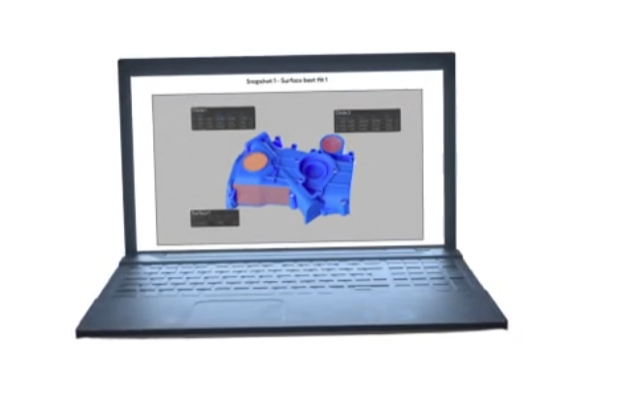

Za primerjavo izmerjenih podatkov lahko uvozite CAD modele ali mrežne podatke (mesh).
Korak 3: Poravnava merjencev
Programska oprema vključuje napredna orodja za natančno poravnavo merjencev:
- Best-Fit
- Poravnava na podlagi geometrijskih elementov
- Datumska poravnava
- RPS
Korak 4: Analiza in kontrola
Napredna orodja omogočajo hitro odkrivanje odstopanj in preverjanje kakovosti izdelkov:

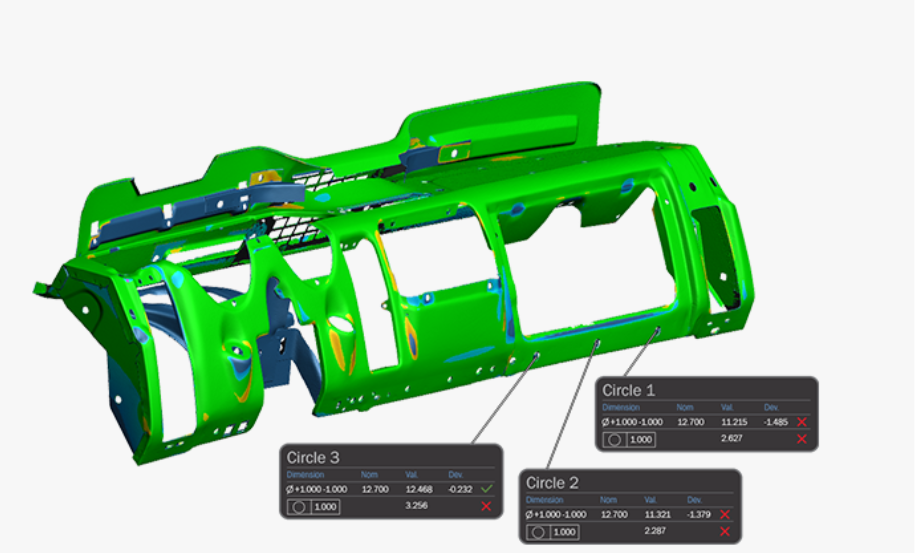

- Barvna karta odstopanj
- Geometrijski elementi
- Sheet Metal Add-on
- Prerezi
- Meritve dimenzij
- GD&T analiza
Korak 5: Izdelava poročil
Rezultate lahko izvozite v prilagojena poročila v formatih PDF, Excel ali CSV.
Korak 6: Avtomatizacija meritev
Inspection omogoča avtomatizirano kontrolo več kosov in samodejno pridobivanje merilnih rezultatov za hitrejše in učinkovitejše postopke.
| Funkcionalnost | Inspection – Analys | Inspection – Quality Control |
|---|---|---|
| Uvoz CAD datotek (IGES/STEP) | ✓ | ✓ |
| Točkovne meritve (fotogrametrija) | ✓ | |
| Kontrola mrežnih podatkov (3D skeniranje) | ✓ | ✓ |
| Celovit nabor orodij za poravnavo merjencev | ✓ | ✓ |
| Celovit nabor orodij za dimenzijsko kontrolo | ✓ | ✓ |
| Orodja za izdelavo poročil | ✓ | ✓ |
| Kontrola več kosov | ✓ | |
| 2D in 3D GD&T analiza | ✓ | |
| Certifikacija NIST | ✓ | ✓ |
| Dodatek za pločevinaste izdelke (Sheet Metal Add-on) | ✓ | ✓ |
S Sheet Metal Add-on uporabniki pridobijo še učinkovitejše orodje za pregled pločevinastih komponent, ki zmanjšuje čas meritev, izboljšuje ponovljivost rezultatov ter povečuje zaupanje v končna kontrolna poročila.
Za več informacij nas kontaktirajte preko elektronske pošte info@ib-caddy.com ali pa prek telefonske številke (01) 566 12 55.
