SOLIDWORKS

SOLIDWORKS Toolbox na PDM sistemu

Posted on

Toolbox in SOLIDWORKS PDM sta aplikaciji, ki imata zelo različni funkcionalnosti a sta izredno uporabni in s strani uporabnikov zelo dobro sprejeti. Toolbox je knjižnica standardnih elementov kot so vijaki, matice, ležaji, idr. SOLIDWORKS PDM pa je sistem, ki upravlja datoteke na strežniškem okolju.

Pri uporabi obeh aplikacij naenkrat se je smiselno vprašati ali je smiselno upravljati Toolbox knjižnico s SOLIDWORKS PDM. Odgovor je seveda »DA«. Prednosti upravljanja Toolboxa s SOLIDWORKS PDM sistemom so sledeče:

  • Če mora v podjetju več uporabnikov dostopati do iste Toolbox knjižnice, se le-to postavi na SOLIDWORKS PDM zalogovnik, da do nje lahko dostopajo vsi uporabniki, ki jim da administrator PDM okolja to pravico.
  • V PDM okolju lahko omejimo pravico spreminjanja Toolbox knjižnice na samo določene uporabnike ali skupine.
  • V primerjavi z delom s Toolbox knjižnico, ki je na mrežnem disku, je delo s Toolbox elementi hitrejše v PDM sistemu. To je posledica dejstva, da se pri PDM sistemu baza podatkov lahko replicira iz strežnika na lokalni disk.

(more…)

Read More

Uvoz pločevinastih (”Sheet Metal”) kosov iz drugih modelirnikov v SOLIDWORKS

Posted on

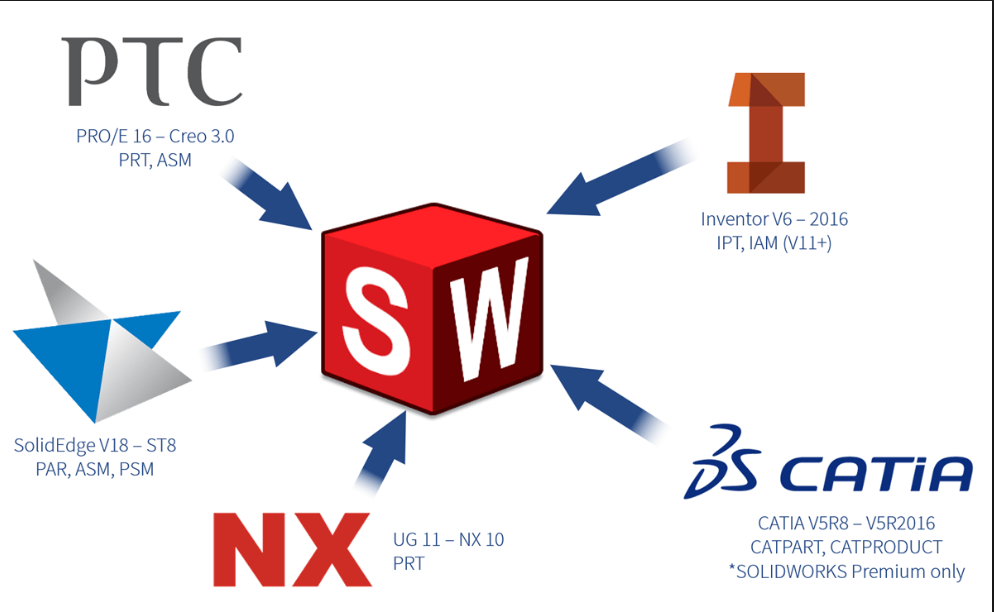

S pomočjo SOLIDWORKS-ove ”3D Interconnect” funkcionalnosti lahko uspešno uvažamo pločevinaste (”Sheet Metal”) kose, ki so bili ustvarjeni v drugih modelirnikih.

V tej objavi bomo delali na primeru uvoza pločevine iz programa CREO v SOLIDWORKS.

Odpremo željeno datoteko. V tem primeru bomo delali s kosom, ki je bil ustvarjen v modelirniku CREO (slika 1).

Slika 1.

Ko se kos uvozi v sam SOLIDWORKS, funkcionalnost ”3D Interconnect” poskrbi, da je v drevesni strukturi na levi strani ob uvoženem kosu prikazana zelena puščica – ta puščica pomeni, da imamo zunanjo referenco; v tem primeru na CREO datoteko (slika 2).

Slika 2.

Tu hočemo SOLIDWORKS-u povedati, da imamo opravka z pločevinastim kosom (”Sheet Metal Part”). Primer je viden na sliki 3.

Slika 3.

V naslednjem koraku moramo izmeriti debelino obravnavane pločevine. To lahko storimo z funkcionalnostjo ”Evaluate->Measure” ali pa preprosto kliknemo na ustrezen rob. V spodnjem desnem delu grafičnega prostora se nam bo prikazala debelina kosa oz. pločevine (slika 4).

Slika 4.

V naslednjem koraku kliknemo na možnost ”Convert to Sheet Metal”, ki se nahaja v zgornji orodni vrstici SOLIDWORKS-a pod zavihkom ”Sheet Metal”. Odpre se nam pogovorno okno, vidno na sliki 5.

Slika 5.

Kliknemo na površino, kateri smo v prejšnjem koraku izmerili debelino. Ustrezna površina bo samodejno postala transparentna. Pod poljem ”Sheet Metal Parameters” vpišemo poprej izmerjeno debelino. Pod poljem ”Bend Edges” kliknemo na gumb ”Collect All Bends”. SOLIDWORKS bo s tem pobral vse zaokrožitve ter radiuse, ki so prisotni na kosu (slika 6). Kliknemo OK.

Slika 6.

Da se prepričamo, če smo res pobrali vse ”Sheet Metal” gradnike, ter da se je kos uspešno pretvoril v ”Sheet Metal” kos, kliknemo na možnost ”Flatten”. Kos bi se nam moral ustrezno poravnati (slika 7).

Slika 7.

Kaj pa če nam stranka pošlje novo verzijo oz. konfiguracijo istega kosa? Nov kos preprosto kopiramo ter prilepimo v našo delavno datoteko, kjer imamo shranjeno tudi prejšnjo verzijo kosa (slika 8). Kos moramo ustrezno preimanovati, npr. tako, da mu pridodamo številko 2.

Slika 8.

Kliknemo na možnost ”Rebuild” v SOLIDWORKS-u. Ko to storimo lahko v drevesni strukturi na desni vidimo, da smo zraven kosa dobili simbol, podoben tistemu za reciklažo. Z desnim miškinim gumbom kliknemo na kos v drevesni strukturi ter si izberemo možnost ”Update Model” (slika 9).

Slika 9.

SOLIDWORKS-ov ”3D Interconnect” bo samodejno spremenil zunanjo referenco na nov kos. Pred nadaljevanjem oz. pretvorbo v ”Sheet Metal” kos je pomembno, da s pomočjo ”Rollback” funkcionalnosti pojdemo pred sam kos (slika 10).

Slika 10.

Ponovno izmerimo debelino novega kosa. Nato premaknemo ”Rollback” črto v drevesni strukturi tik pred ”Sheet-Metal” gradnik. Nanj kliknemo z desnim miškinim gumbom ter si izberemo možnost ”’Edit Feature”. Spremenimo debelino na tisto, katero smo malo prej izmerili na našem novem kosu (slika 11).

Slika 11.

Vidimo, da nam dela težave gradnik ”Convert-Solid1”. Če se to zgodi, nanj kliknemo z desnim miškinim gumbom, si izberemo možnost ”Edit Feature”, ter pod možnostjo ”Bend Edges” izbrišemo vse, kar je v tem okvirčku. Nato samo ponovno poberemo vse zaokrožitve ter radiuse z klikom na gumb ”Collect All Bends” (slika 12). Kliknemo OK.

Slika 12.

Kos se posodobi. Tudi na novem kosu preverimo, če imamo res ”Sheet Metal” kos s klikom na možnost ”Flatten”.

Read More

SOLIDWORKS 2019 Beta

Posted on

Z veseljem vam sporočamo, da je SOLIDWORKS 2019 Beta objavljena in pripravljena za testiranje! Razvojna ekipa SOLIDWORKS je pripravila novo uravnoteženo verzijo, ki temelji na zahtevah uporabnikov, kakovosti in izboljšanju programa.

Vabimo vas, da se vključite v testiranje SOLIDWORKS 2019 Beta verzije.

V podjetju SOLIDWORKS vedo, da kupci ne samo ustvarjajo odlične modele, temveč tudi, da se njihovi modeli izdelajo. SOLIDWORKS 2019 za pomoč pri racionalizaciji in pospeševanju celotnega procesa razvoja izdelkov iz koncepta prek dostavljenih izdelkov vsebuje na stotine novih, uporabniško usmerjenih izboljšav, osredotočenih na ta področja:

  • Oblikovanje za izdelava – hitreje od koncepta do izdelave
  • Modeliranje in risbe – Zmogljive izboljšave vašega oblikovanja in ustvarjanja podrobnih risb
  • Zmogljivost – hitrejše oblikovanje velikih sestavov, renderiranje in sodelovanje
  • Nova tehnologija – večja produktivnost pri uporabi najnovejših naprav na dotik
  • Sodelovanje – pametna orodja za sodelovanje s partnerji in dobavitelji

Kako do nove verzije SOLIDWORKS 2019 Beto?

Če imate aktivno letno vzdrževanje programa SOLIDWORKS, ste opravičeni do prenosa in testiranja nove verzije.

Za prenos SOLIDWORKS 2019 Beta se prijavite na vaš SOLIDWORKS uporabniški portal (SOLIDWORKS Customer Portal) https://customerportal.solidworks.com/

Na območju Downloads izberite opcijo Downloads and Updates.

V novem oknu Downloads izberite 2019 pod Selected Version in začnite prenos s klikom na SOLIDWORKS Products.

V primeru, da še niste prijavljani na SOLIDWORKS-ov uporabniški portal si postopek prijave lahko preberete na IB-CADDY Forumu na naslednji povezavi.

SOLIDWORKS 2019 Beto lahko namestite paralelno z vašimi obstoječimi SOLIDWORKS produkti ne da bi povozili vaše trenutne nastavitve. Ne uporabljajte SOLIDWORKS 2019 Beta za vaše aktivne projekte, saj je to le testna verzija, ki lahko vsebuje napake.

 SOLIDWORKS 2019 Beta tekmovanje uporabnikov

Uporabniki z aktivnim letnim vzdrževanjem programa SOLIDWORKS imajo možnost sodelovanja pri sporočanju napak v programu direktno SOLIDWORKS-u.

S sporočanjem napak iz različnih področjih uporabe vam SOLIDWORKS podeli točke s katerimi si lahko izborite eno izmed 100-tih nagrad katere podeljuje SOLIDWORKS.

Napake lahko sporočite preko SOLIDWORKS Beta portala.

Več informacij o sistemu točkovanja si preberite na povezavi.

Vodilno lestvico uporabnikov, ki sodelujejo pri sporočanju napak si lahko ogledate na povezavi.

Read More

Optimizacija topologije

Posted on

Uporabniki, ki imajo od simulacijskih modulov Simulation Professional ali Simulation Premium, so lahko pri nadgradnji na verzijo SOLIDWORKS 2018 lahko opazili novo vrsto strukturne analize. Ta se imenuje optimizacija topologije.

Kaj, pravzaprav, pa je optimizacija topologije? Optimizacija topologije je analiza, ki uporabnikom omogoča neparametrično optimizacijo njihove geometrije. To pomeni, da uporabnik izdela neko začetno obliko, nato pa računalnik sam preračuna kje se lahko odstrani material. Do sedaj je bila v simulacijah omogočena le parametrična optimizacija, kjer smo spreminjali določene parametre, sedaj pa nam program oblikuje geometrijo sam.

Oglejmo si optimizacijo topologije na primeru nosilca.

Nosilec je obremenjen na vrhu, na spodnjih posnetih delih pa je vpet v prostor. Postopek definicije vpetja in zunanjih sil je identičen tistemu v navadni statični analizi. Za preračun pa moramo definirati še cilj. Trenutno so v programu 3 vrste ciljev (trenutna verzija programa je SOLIDWORKS 2018).

  • Best Stiffness to Weight ratio: Ta cilj nam da karseda togo strukturo, če odstranimo določen odstotek materiala.
  • Minimise Maximum Displacement: Ta cilj nam definira geometrijo na način, da minimiziramo premik iz nevtralne lege v določeni točki.
  • Minimize Mass with Displacement constraint: Pri tem cilju želimo zmanjšati maso izdelka ter dopustiti nek določen premik iz nevtralne lege.

V našem primeru smo izbrali prvo možnost – Best Stiffness to Weight ratio. Nato lahko že poženemo preračun. Kos se zmreži in začne se iterativni postopek optimizacije topologije.

Rezultat zgornjega preračuna je prikazan na spodnji sliki,

Iz oblike je hitro razvidno, da take oblike z določenimi tehnikami izdelave (litje na primer) nebi mogli narediti. Zaradi tega si lahko pomagamo z ukazi »Manufacturing controls«, ki vodijo algoritem do oblik, ki jih lahko naredimo z različnimi proizvodnimi tehnikami. Ti ukazi so:

  • Preserved region: Doda se regija, ki se ne spreminja med optimizacijo.
  • De-mold Control: Doda se kontrola, ki oblikuje geometrijo na način, da se kos lahko vzame iz
  • Symmetry Control: Ta kontrola vsili simetrično obliko. Simetrija je lahko polovična, četrtinska ali osminska.
  • Thickness Control: Tukaj definiramo kontrolo, ki preprečuje izgradnjo zelo tankih ali zelo širokih struktur.

Če ponovimo preračun in uporabimo simetrijo ter De-mold ukaz, dobimo sledeči rezultat.

V sledeči analizi smo povečali odstotek odstranjenega materiala iz 70% na 80%.

V primeru, da naredimo bolj fino mrežo, pa ima algoritem več možnosti pri temu kaj odstrani in kaj ohrani. Z izboljšano mrežo dobimo sledeči rezultat.

Takšno preračunano geometrijo lahko izvozimo v novo datoteko ali v novo konfiguracijo. Izvoz je primeren za 3d tiskanje, saj lahko izvozimo STL. datoteko. Lahko pa nam nova geometrija služi kot opora pri izdelavi novega parametričnega modela.

Read More

SOLIDWORKS akademska verzija za leto 2018-2019

Posted on

SOLIDWORKS vsako leto izda novo verzijo programa. Trenutno je aktualna verzija SOLIDWORKS 2018. Poleg komercialne verzije programa pa SOLIDWORKS vsako leto izda tudi akademsko verzijo tega programa. Le-ta ne izide ob istem času kot komercialna verzija temveč približno takrat, ko izide popravek SP3.

SOLIDWORKS EDU 2018-2019, to je trenutna verzija programa, temelji na SOLIDWORKS Premium 2018. To pomeni, da je v program vključena polna funkcionalnost CAD programa. Poleg CAD programa pa so v akademsko verzijo programa vključeni tudi sledeči moduli:

  • SOLIDWORKS Simulation Premium – orodje za strukturne simulacije na osnovi metode končnih elementov
  • SOLIDWORKS Flow Simulation s HVAC in Electronic cooling dodatkoma – orodje za preračun pretokov tekočin, plinov in temperature
  • SOLIDWORKS MBD – orodje za opremljanje 3D modela s PMI (product and manufacturing information) podatki
  • SOLIDWORKS Treehouse – aplikacija za predpripravo drevesne strukture sestava
  • SOLIDWORKS Toolbox – knjižnica standardnih elementov kot so vijaki, matice, podložke, ležaji itd.
  • SOLIDWORKS Plastics Premium – orodje za simulacijo procesa brizganja plastike
  • eDrawings Professional – aplikacija za hitro gledanje in merjenje 3D modelov
  • SOLIDWORKS Visualize Professional – aplikacija za izdelavo fotorealističnih renderjev in animacij
  • SOLIDWORKS EDU Electrical Professional – aplikacija za načrtovanje elektrotehniških sistemov
  • SOLIDWORKS PDM Standard – aplikacija za upravljanje in varno shranjevanje podatkov (novost v SOLIDWORKS EDU 2018-2019)
  • SOLIDWORKS CAM Professional – orodje za simulacijo orodnih poti in naknadno izdelavo g-kode (novost v SOLIDWORKS EDU 2018-2019)

Izobraževalne ustanove, ki imajo zakupljene določene pakete SOLIDWORKS akademskih licenc, imajo dostop tudi do licenc za uporabo doma, ki jih lahko razdelijo svojim učencem/dijakom/študentom in učiteljem/profesorjem. Licence za domačo uporabo se delijo na dva dela: SOLIDWORKS Student Premium (prejšnja leta se je ta licenca imenovala Student Engineering Kit – SEK) in SOLIDWORKS Student Standard – (prejšnja leta se je ta licenca imenovala Student Design Kit – SDK). Razlika med SOLIDWORKS Student Premium in SOLIDWORKS Student Standard je ta, da SOLIDWORKS Student Premium temelji na SOLIDWORKS Premium licenci in vsebuje vse dodatke, ki so našteti zgoraj, SOLIDWORKS Student Standard pa temelji na SOLIDWORKS Standard licenci.

Glede na zakupljen paket imajo izobraževalne ustanove tudi različno število brezplačnih certifikatov, ki jih lahko ponudijo svojim učencem. Če želi ustanova nuditi svojim učencem brezplačne certifikate, se mora profesor iz te ustanove prijaviti kot SOLIDWORKS Academic Certification Provider. To lahko stori na sledeči povezavi. Kako SOLIDWORKS Academic Certification Provider ponudi certifikate, je opisano tukaj. Šole lahko ponudijo svojim učencem opravljanje 11 različnih certifiaktov:

  • CSWA Academic – Academic Certified SOLIDWORKS Associate certifikat je osnovni SOLIDWORKS certifikat in je namenjen uporabnikom z 6 do 9 meseci izkušenj pri delu s SOLIDWORKS-om.
  • CSWP Academic – Academic Certified SOLIDWORKS Professional certifikat je namenjen uporabnikom z 1 do 2 leti izkušenj v delu s SOLIDWORKS-om.
  • CSWP-MBD – Certifikat, ki dokazuje da zna uporabnik uporabljati SOLIDWORKS MBD funkcionalnosti in orodja.
  • CSWA-Sustainability – Certifikat, ki dokazuje, da uporabnik pozna in razume Sustainability orodja v programu SOLIDWORKS ter razume principe trajnostnega dizajna.
  • CSWA-Simulation – Ta certifikat nakazuje, da uporabnik razume osnove uporabe metode končnih elementov za izvajanje simulacij v SOLIDWORKS-u.
  • CSWP-Simulation – S tem certifikatom uporabnik dokaže, da pozna teorijo ter razume orodja pri uporabi SOLIDWORKS Simulation.
  • CSWPA-Sheet Metal – Uporabnik s certifikatom Certified SOLIDWORKS Professional Advanced Sheet Metal dokaže, da pozna napredne funkcije pri uporabi orodij za delo s pločevino.
  • CSWPA-Weldments – Uporabnik s certifikatom Certified SOLIDWORKS Professional Advanced Weldments dokaže, da pozna napredne funkcije pri uporabi orodij za delo z varjenci.
  • CSWPA-Surfacing – Uporabnik s certifikatom Certified SOLIDWORKS Professional Advanced Surfacing dokaže, da pozna napredne funkcije pri uporabi orodij za delo s površinami.
  • CSWPA-Mold Making– Uporabnik s certifikatom Certified SOLIDWORKS Professional Advanced Mold Making dokaže, da pozna napredne funkcije pri uporabi orodij za izdelavo brizgalnik kalupov.
  • CSWPA-Drawing Tools – Uporabnik s certifikatom Certified SOLIDWORKS Professional Drawing Tools dokaže, da pozna napredne funkcije pri izdelavi risb.

Read More

SOLIDWORKS SimulationXpress

Posted on

SOLIDWORKS SimulationXpress je simulacijski modul, ki deluje na principu metode končnih elementov. Omogoča vam preračun preproste analize kosa z enim telesom. SOLIDWORKS SimulationXpress je vključen v vsaki verziji SOLIDWORKS-a (tudi v SOLIDWORKS Standard in SOLIDWORKS Professional).

SOLIDWORKS SimulationXpress lahko najdete pod “Tools“:

Klub temu, da je SOLIDWORKS SimulationXpress vključen v vseh verzijah SOLIDWORKS-a, ga je za uporabo potrebno še aktivirati. Postopek aktivacije je prikazan na našem forumu na sledeči povezavi: https://forum.ib-caddy.com/viewtopic.php?f=4&t=297&p=476

Uporaba SOLIDWORKS SimulationXpress-a

Ko je SOLIDWORKS SimulationXpress aktiviran in zagnan, se pojavi SimulationXpress čarovnik v Task Pane panelu na desni strani ekrana. Čarovnik vas vodi skozi nastavitve in pogon analize. Na ta način lahko tudi uporabniki, ki niso domači v simulacijah, pripravijo analizo po korakih v čarovniku.

SOLIDWORKS SimulationXpress čarovnik

Fixtures – vpetja

Prvi korak pri pripravi analize je določitev kje bo vaš kos vpet v prostor. To je potreben korak, saj bi brez vpetij kos “plaval” v zraku. Vsaj ena izbira mora biti določena. Na sledeči sliki lahko vidimo, da je izbrana ena površina, kjer se pojavijo zelene puščice, ki nakazujejo, da smo na tej površini omejili vseh 6 prostorskih stopenj.

Fixtures – vpetja

Loads – obremenitve

Drugi korak vključuje definicijo obremenitev. V SOLIDWORKS SimulationXpress lahko definiramo dve vrsti obremenitev – sila in pritisk. Obremenitve definiramo na površine, kjer se pojavijo puščice, ki nakazujejo obremenitev.

Loads – obremenitve

Material

Za preračun premikov in napetosti, moramo definirati materialne lastnosti. To pomeni, da moramo definirati material. SOLIDWORKS SimulationXpress preračunava samo linearne statične analize – nelinearnih pojavov, kot je plastična deformacija, se ne preračuna.

Material

Run – pogon simulacije

Pred pogonom analize, je potrebno določiti mrežo. To vpliva na natančnost rezultatov. Bolj fina mreža pomeni bolj natančne rezultate a bo preračunski čas zato daljši. Mrežo se spremeni pod “Run”→”Change settings”.

Mreženje

Results – rezultati

Ko se analiza preračuna, vidimo deformacijo geometrije. Ta deformacija je ponavadi skalirana, da se rezultati vidijo čim bolj nazorno. Skaliranost deformacije se vidi v zgornjem levem kotu grafičnega okna.

Tukaj imamo dve možnosti: lahko nadaljujemo ali pa se vrnemo nazaj in spremenimo nastavitev analize. Če nadaljujemo lahko vidimo rezultate deformacije, napetosti in faktorja varnosti.

Napetost v materialu
Premik iz nevtralne lege

Po pregledu rezultatov, lahko generirate poročilo v Microsoft Word formatu. Model lahko izvozite tudi v eDrawings formatu, da lahko ostali uporabniki, ki nimajo dostop do SOLIDWORKS-a, pregledajo model in rezultate analize.

SOLIDWORKS SimulationXpress je izredno uporabno orodje s katerim lahko htro in preprosto preračunamo vpliv obremenitev na naš kos. S temi podatki lahko izdelamo boljšo verzijo kosa, zmanjšamo število prototipov,… Če moramo pripraviti analizo na bolj kompleksni geometriji, ima SOLIDWORKS v svoji ponudbi bolj napredne simulacijske produkte. Analize v SOLIDWORKS Premium paketu nam na primer že omogočajo preračun obremenitev na sestavih.

Pri simulacijah se je potrebno zavedati, da so rezultati ocene poenostvljenih robnih pogojev in modelov ter jih je potrebno preveriti v realnosti.

Več informacij o Simulacijskih produktih SOLIDWORKS-u lahko najdete na https://solidworks.ib-caddy.com/products/simulation.php

Read More

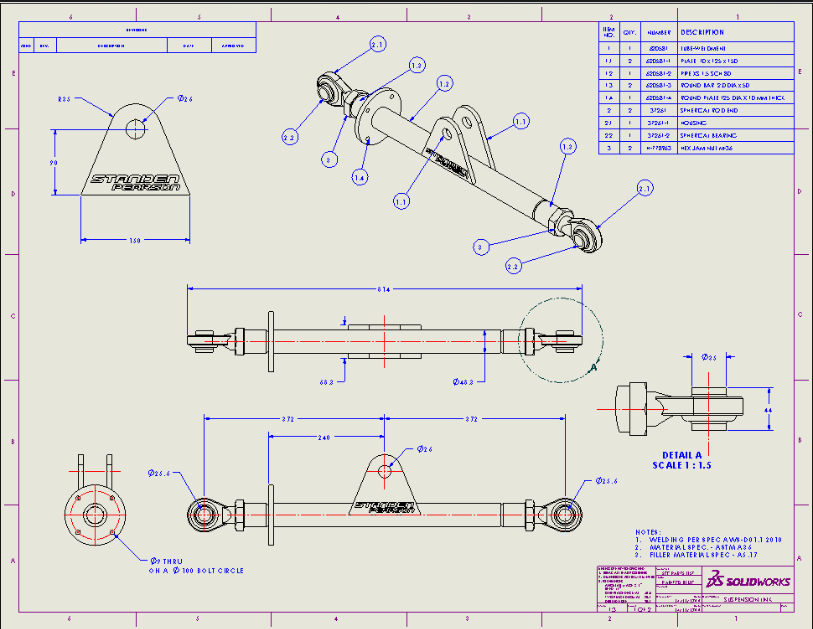

Postavitev predlog za risbe v programu SOLIDWORKS

Posted on

V tem članku bomo opisali kako postavimo lastne predloge za risbe v programu SOLIDWORKS.

Navadno začnemo s privzeto predlogo, ki nam jo ponudi sam SOLIDWORKS. To preprosto storimo z klikom na”File->New”. Odpre se nam pogovorno okno, vidno na sliki 1. Izberemo si možnost ”Drawing” ali katerokoli drugo predlogo za risbo, ki nam jo SOLIDWORKS ponudi.

Slika 1.

Osnovna predloga je vidna na sliki 2. Na podlegi le-te jo bomo spremenili po meri.

Slika 2.

Da dejansko ustvarimo predlogo (”Template”), kliknemo na možnost ”File” ter si izberemo možnost ”Save As”. Iz spustnega seznama pod možnostjo ”Save as type” si izberemo možnost ”Drawing Templates (*.drwdot)”. Izberemo si tudi ime naše datoteke pod polje ”File name”. Predlogo shranimo na poljubno mesto na računalniku. Predloga nam shrani vse podatke, ki jih SOLIDWORKS hrani v ”Document Properties”. Do te možnosti dostopamo preko SOLIDWORKS ”Options” možnosti (slika 3). Lahko vidimo, da lahko shranjujemo podatke, kot so opombe, dimenzije, enote ipd. Vse to si lahko nastavimo poljubno iz pogovornega okna na sliki 3.

Slika 3.

Nadalje nam predloga shranjuje vnaprej nastavljene poglede (tloris, naris, stranski ris, izometričen pogled itd.). To možnost aktiviramo z klikom na ”Insert->Drawing View->Predefined” (slika 4).

Slika 4.

Pojavil se nam bo navidezen črtkan pravokotnik, ki predstavlja naš pogled. Iz pogovornega okna na levi strani (”Drawing View1”) si iz polja ”Orientation” lahko izberemo orientacijo našega posameznega pogleda (slika 5). Vstavimo lahko poljubno število različnih pogledov.

Slika 5.

Ti pogledi se bodo avtomatsko izpolnili z različnimi pogledi želejenga modela, potem ko ga vstavimo v našo predlogo risbe. To so glavni podatki, ki jih shranjuje predloga.

Možno pa je spreminjati tudi sam format risbe (”Sheet Format”). Do tega dostopamo tako, da z desnim miškinim gumbom kliknemo na risbo ter si izberemo možnost ”Edit Sheet Format” (slika 6).

Slika 6.

Opazili bomo, da se nam določene linije, kot so npr. meja risbe ter glava, odebelijo (slika 7). To pomeni, da smo v načinu spreminjanja formata predloge. Prav tako lahko spremijamo možnosti ”Custom Properties”.

Slika 7.

Vse parametre v risbi (npr. tekst) lahko poljubno spremijamo, če kliknemo z dvojnim klikom na željeni element. Pojavile se nam bodo različne možnosti za spremembo oblike ter postavitve teksta ter celotne glave risbe (slika 8).

Slika 8.

Vse elemente lahko povežemo z katerokoli drugo lastnostjo, če kliknemo na možnost ”Link to Property”, ki se nahaja v levem pogovornem oknu (slika 9).

Slika 9.

Ko kliknemo na ”Link to Property”, se nam bo pojavilo pogovorno okno, vidno na sliki 10. Iz spustnega seznama pod poljem ”Property name” si lahko izberemo različne lastnosti, s katerimi lahko povežemo izbrani element. Prav tako si lahko izberemo, ali bomo povezali element na trenutnem dokumentu ali iz refernečnega modela (polje ”Use custom properties from”).

Slika 10.

V glavo risbe lahko vstavljamo tudi različne slike. To storimo z klikom na ”Insert->Picture” (slika 11).

Slika 11.

Prav tako lahko spreminjamo izgled in postavitev linij v glavi z uporabo osnovnih SOLIDWORKS ukazov za ”Sketch” oz. skico (slika 12).

Slika 12.

Prav tako lahko spreminjamo izgled ter postavitev ”meje” (”Border”) naše risbe. To storimo tako, da kliknemo na samo mejo oz. rob risbe. Obarval se nam bo oranžno (slika 13).

Slika 13.

V zgornji orodni vrstici se nam bo prikazala možnost ”Automatic Border” (slika 14).

Slika 14.

Na levi strani se nam bo pojavilo pogovorno okno ”Automatic Border (slika 15). Na sliki je tudi vidna možnost ”Delete List”. Ko je ta okvirček aktiven, lahko poljubno brišemo elemente risbe (tekst, linije itd.).

Slika 15.

Nato lahko kliknemo puščico ”Next”. Pojavi se nam pogovorno okno, vidno na sliki 16. V tem pogovornem oknu lahko natančenje izbiramo, kakšna bo postavitev in oblika izbranih elementov na risbi. Še enkrat kliknemo ”Next”.

Slika 16.

Pojavi se nam pogovorno okno, vidno na sliki 17. Tu lahko ustvarjamo maske, ki nam poljubno skrijejo določene izbrane elemente risbe.

Slika 17.

Da shranimo naše spremembe, moramo deaktivirati način urejanja formata risbe. To storimo s klikom na simbol v zgornjem desnem kotu grafičnega polja (slika 18).

Slika 18.

Da do konca shranimo, kliknemo na možnost ”File->Save Sheet Format” (slika 19).

Slika 19.

To nam bo format shranilo v formatu .slddrt (slika 20). Datoteko shranimo tam, kamor smo na začetku shranili našo predlogo.

Slika 20.

V zadnjem koraku pa moramo poskrbeti, da je naša predloga povezana z ustreznim formatom, ki smo ga ustvarili oz. spreminjali. To storimo z desnim klikom na risbo ter izborom možnosti ”Properties” (slika 21).

Slika 21.

Odpre se nam pogovorno okno, vidno na sliki 22.

Slika 22.

Pod poljem ”Sheet Format/Size” povežemo naš format  z predlogo (C:\ProgramData\SolidWokrs\…itd., kjer imate pač predlogo shranjeno). Ko smo si izbrali ustrezno pot, kliknemo na gumb ”Apply Changes”. Nato še enkrat vse skupaj shranimo s klikom na ”File->Save”. Pozorni moramo biti, da imamo tudi tu shranjeno pod ustrezno vrsto datoteke (”Drawing Templates (*.drwdot)).

Read More
