Različni pristopi termalnih analiz

Posted on

Toplotni procesi, kot so prevodnost, konvekcija in sevanje, imajo ključen vpliv na strukturno obnašanje in življenjsko dobo komponent. V realnih pogojih materiali in sestavi niso izpostavljeni le mehanskim obremenitvam, temveč tudi različnim temperaturnim vplivom, ki lahko povzročijo termične napetosti, deformacije ali pospešeno utrujanje materiala. Lokalne vroče točke lahko na primer zaradi slabe toplotne prevodnosti povečajo notranje napetosti, medtem ko neenakomerna konvekcija ali sevanje povzroča nepredvidene temperaturne gradientne efekte, ki vplivajo na dimenzijsko stabilnost in povezave med komponentami.

(more…)
Read More

30 let SOLIDWORKS -a – obletnica inovacij

Posted on

Pred tridesetimi leti je svet razvoja izdelkov doživel pomembno preobrazbo. Leta 1995 je SOLIDWORKS predstavil prvi profesionalni 3D CAD-program, ki je bil zasnovan izvorno za operacijski sistem Windows. Računalniško podprto konstruiranje (CAD), ki je bilo prej omejeno na drage delovne postaje z operacijskim sistemom UNIX, je tako postalo dostopno vsem inženirjem. Ta dogodek je demokratiziral načrtovanje ter omogočil, da je zmogljivo 3D-modeliranje postalo dostopno, cenovno ugodno in enostavno za uporabo. Ob praznovanju te tridesete obletnice se oziramo nazaj na pot, ključne inovacije, ki so jo oblikovale, in prihodnost razvoja izdelkov.

(more…)
Read More

GLOVIUS – Sodoben pregledovalnik CAD datotek

Posted on

Glovius je pregledovalnik CAD datotek, ki deluje na namiznem računalniku, telefonu ali tablici. Ko prejmete CAD datoteko, jo lahko preprosto odprete v programu Glovius. V nasprotju z večino osnovnih CAD pregledovalnikov, ki omogočajo zgolj ogled modela, Glovius ponuja dodatne funkcionalnosti: omogoča izvedbo prerezov in vpogled v notranjost sestavov, merjenje razdalj med točkami ter izvajanje različnih analiz neposredno na CAD modelu. Omogoča tudi shranjevanje datotek naprimer v STEP ali mnogo drugih formatov.

(more…)
Read More

Termalne analize v SOLIDWORKS Simulation

Posted on

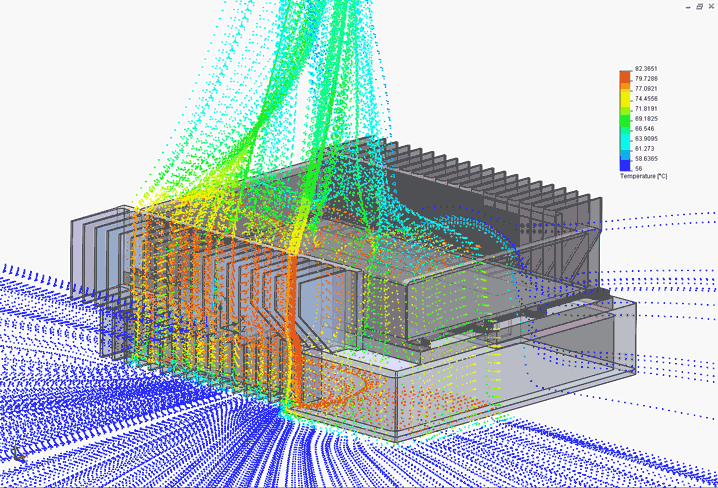

Porast uporabe elektronskih komponent in tiskanih vezij v skoraj vsaki napravi sili inženirje, da postanejo pravi mojstri obvladovanja toplotnih tokov.

Zaradi zahtev po kompaktnosti in vedno več funkcionalnosti elektronske komponente stiskamo v vedno manjše in slabše prezračene prostore. To pa pogosto vodi do težav s pregrevanjem ter posledično tudi do prezgodnjih odpovedi komponent.

Kako se takšnim izzivom izogniti že v fazi razvoja, si lahko ogledate v naslednjem blogu. V njem bomo raziskali primer konektorja in pokazali, kako pripraviti učinkovito termalno analizo.

(more…)
Read More

Frekvenčna analiza v SOLIDWORKS Simulation

Posted on

Večina izdelkov je med uporabo izpostavljena vibracijam, zato je ključno poznati njihove frekvenčne lastnosti. Pri tem nas največkrat zanima, ali se izdelek lahko znajde v resonanci. Resonanca sama po sebi ni ne dobra ne slaba – je zgolj lastnost sistema. Včasih je nezaželena, saj lahko povzroči poškodbe ali okvaro, drugič pa jo lahko izkoristimo za delovanje sistema.

V nadaljevanju si bomo na praktičnem primeru prirobnice elektromotorja pogledali, kako znotraj SOLIDWORKS Simulation hitro in enostavno preverimo frekvenčne lastnosti naših izdelkov.

(more…)
Read More

Optimizacija izdelkov v SOLIDWORKS s pomočjo Design Study

Posted on
Featured Video Play Icon

Moderne zahteve po lahkih in učinkovitih izdelkih postavljajo vedno večje izzive inženirjem, saj morajo že od samega začetka izdelek optimizirati glede številnih parametrov – vzdržljivosti, zmogljivosti, teže, cene in drugih. Ker je ročno preverjanje in izračunavanje takšnih ciljev zahtevno in zamudno, imamo v SOLIDWORKS Simulation posebno vrsto analize prav za ta namen. Z orodjem Design Study lahko avtomatiziramo optimizacijo izdelka glede na več parametrov, kar pospeši razvoj, zmanjša stroške testiranja ter omogoči lažje, učinkovitejše in varnejše izdelke.

Poglejmo si, kako to poteka na primeru stenskega nosilca za škripec pri strukturni simulaciji.

(more…)
Read More

Modeliranje in analiza kompozitnih lupin v SOLIDWORKS

Posted on

Kompozitni materiali so že vrsto let nepogrešljiv del našega nabora za izdelavo najrazličnejših izdelkov. Ko govorimo o njih, si pogosto najprej predstavljamo plastične kompozite, vendar pa lahko na podoben način obravnavamo tudi različne prevleke na pločevinah. V obeh primerih gre za kombinacijo več materialov z različnimi lastnostmi, katerih cilj je doseči boljše mehanske, kemične ali estetske lastnosti končnega izdelka. Kljub temu so plastični kompoziti v praksi precej pogosteje predmet natančnih izračunov in analiz.

V nadaljevanju si bomo podrobneje ogledali, kako se definira kompozitna lupina in na kakšen način pristopimo k njenemu opisu ter izračunu.

(more…)
Read More

Simulacijske rešitve: preoblikovanje načrtovanja, inženirstva in proizvodnje

Posted on

Inovativnost v današnjem konkurenčnem okolju ni več izbira, temveč nuja. Napredne simulacijske rešitve preoblikujejo dele industrij, kot so načrtovanje, inženirstvo in proizvodnja. Takšna orodja organizacijam omogočajo razvoj učinkovitejših prototipov, znižanje stroškov ter hitrejši prihod izdelkov na trg. Z razvojem oblačnih platform in naročniških modelov je uvedba teh tehnologij postala bistveno dostopnejša, kar spodbuja tako inovacije kot tudi povečanje donosnosti naložb.

(more…)
Read More
