Od uvožene geometrije do popolnega načrta traku v nekaj minutah

Pri snovanju progresivnih orodij za vlečenje okroglih kosov se konstrukterji pogosto srečujejo z uvoženo geometrijo iz drugih CAD sistemov. Izziv nastane, ko je treba to statično geometrijo pretvoriti v dinamičen, tehnološko ustrezen načrt traku. V spodnjem videu prikazujemo, kako LogoPress v okolju SolidWorks avtomatizira ta proces. Od priprave surovca do končnega izračuna tonaže.

Priprava vrtilne geometrije za funkcijo Round Draw

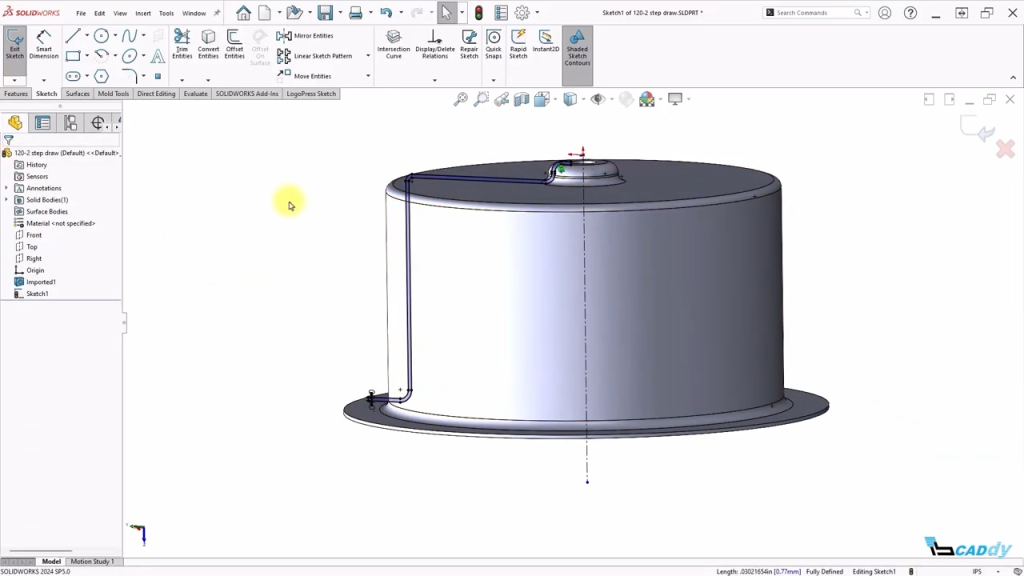

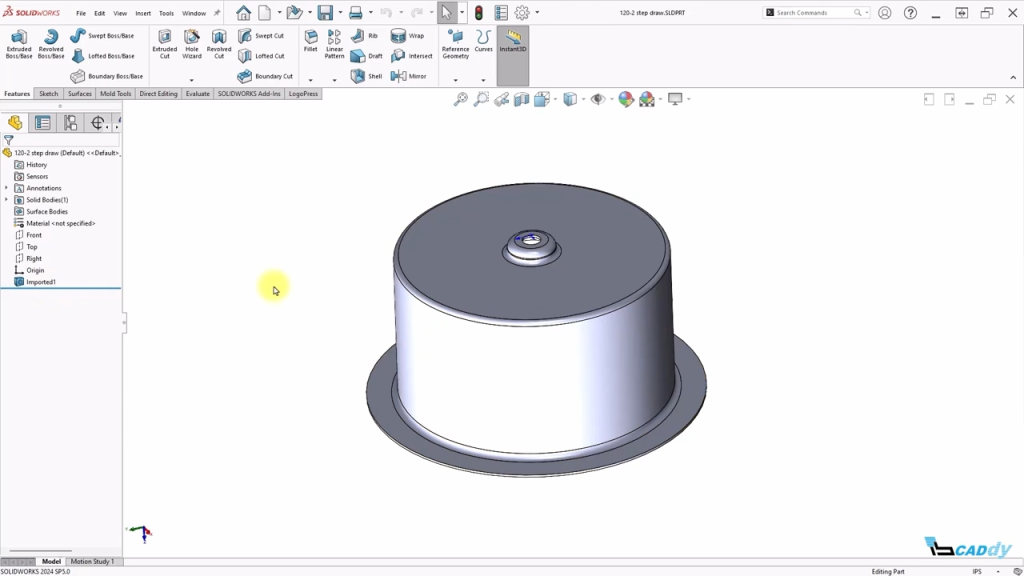

Večina uvoženih teles (npr. iz Parasolid datotek) nima vgrajene zgodovine gradnikov, ki bi jo LogoPress neposredno prepoznal za funkcijo Round Draw. Rešitev je preprosta: ustvarimo skico konture in s SolidWorks funkcijo Revolve generiramo rotacijsko telo.

Samodejno določanje stopenj in vpliv materiala

Ko zaženemo funkcijo Round Drawn Part, program samodejno razčleni kos na posamezne faze vlečenja. Ena največjih prednosti LogoPressa je njegova povezanost z bazo materialov.

Če med postopkom spremenite vrsto materiala (npr. iz standardne pločevine v jeklo za globoki vlek), sistem v realnem času posodobi parametre stopenjskega vlečenja. Program preračuna dovoljena preoblikovalna razmerja in prilagodi število ter premere stopenj, kar drastično zmanjša možnost napak v kasnejših fazah preizkušanja orodja.

Prilagodljiv načrt traku (Strip Layout)

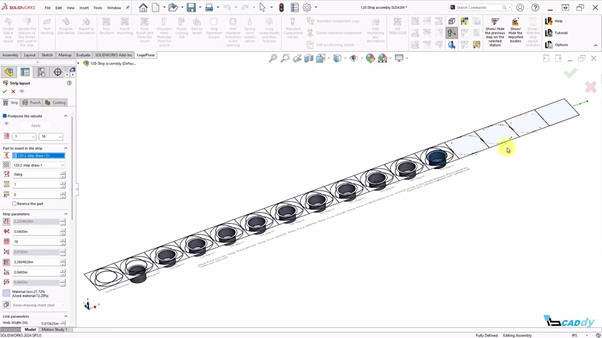

Po določitvi preoblikovalnih stopenj sledi zasnova traku. LogoPress omogoča:

• Inteligentno poimenovanje: Vsak del sklopa dobi unikatno identifikacijo (npr. številka delovnega naloga), kar olajša upravljanje s podatki.
• Nosilni trakovi (Stretched Web): Izbira tipa nosilca in mostičkov je hitra, z možnostjo poljubnega prilagajanja širine, debeline in kota vezi.
• Dinamično prilagajanje: Sprememba koraka traku (pitch) ali širine pločevine se takoj odrazi na celotnem sklopu traku.

Tehnični podatki in integracija z Excelom

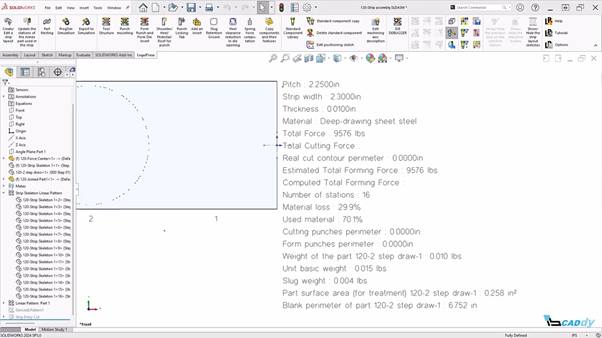

Končni cilj vsakega načrta traku nista le 3D model in risba, temveč natančni tehnični podatki. LogoPress ob zaključku ponudi izračun informacij o traku, ki vključuje:

1. Skupno potrebno silo za preoblikovanje (tonaža).
2. Težišče traku (ključno za pravilno vpetje orodja).
3. Odstotek izkoristka materiala.

Vsi ti parametri se samodejno izvozijo v Excelovo tabelo, ki služi kot osnova za ponudbeno dokumentacijo ali tehnološki list orodja.

Zaključek

LogoPress s svojo integracijo v SolidWorks prestavlja meje učinkovitosti pri snovanju orodij. Namesto ročnega preračunavanja stopenj vlečenja se konstruktor lahko posveti optimizaciji procesa, medtem ko programska oprema poskrbi za geometrijsko natančnost in tehnične izračune.
