V nadaljevanju predstavljam postopek, ki ga prikazuje tudi naš video: kako primerjati oblak točk, zajetih z ročnim 3D skenerjem FARO LEAP ST, z nominalnimi vrednostmi iz CAD-modela izdelka v programu CAM2.
1. Poravnava oblaka točk z modelom

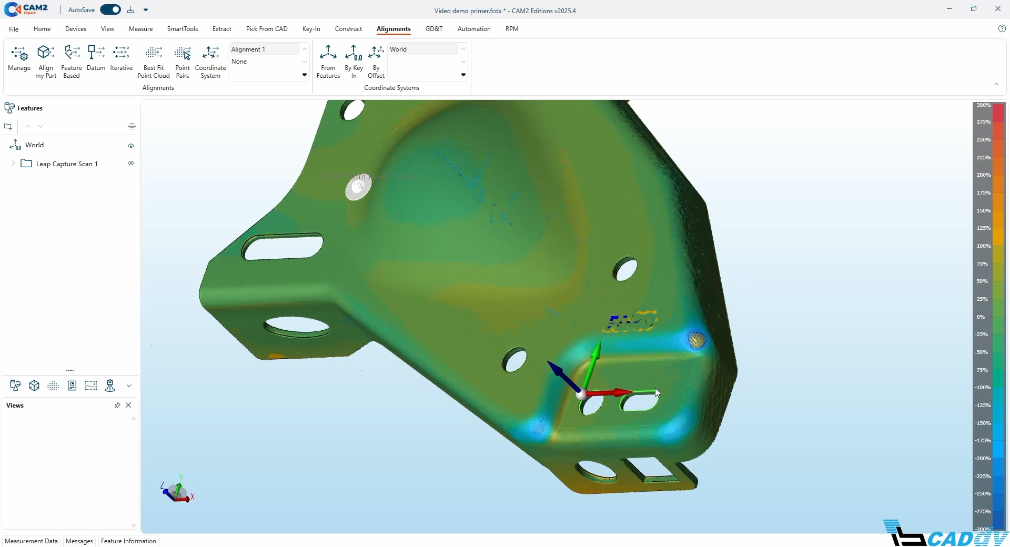

Prvi korak je začetna poravnava skeniranega oblaka točk s CAD-modelom. V FARO CAM2 to izvedemo z ukazom »Best Fit Point Cloud«, ki samodejno poišče najboljše ujemanje med obema geometrijama. Takoj po poravnavi program prikaže barvno karto odstopanj:
- zelena = znotraj tolerance,
- rdeča = nad zgornjo mejo,
- modra = pod spodnjo mejo.
Na ta način hitro dobimo pregled, kje se izdelek ujema s specifikacijami in kje so morebitna odstopanja.
2. Generiraje gradnikov

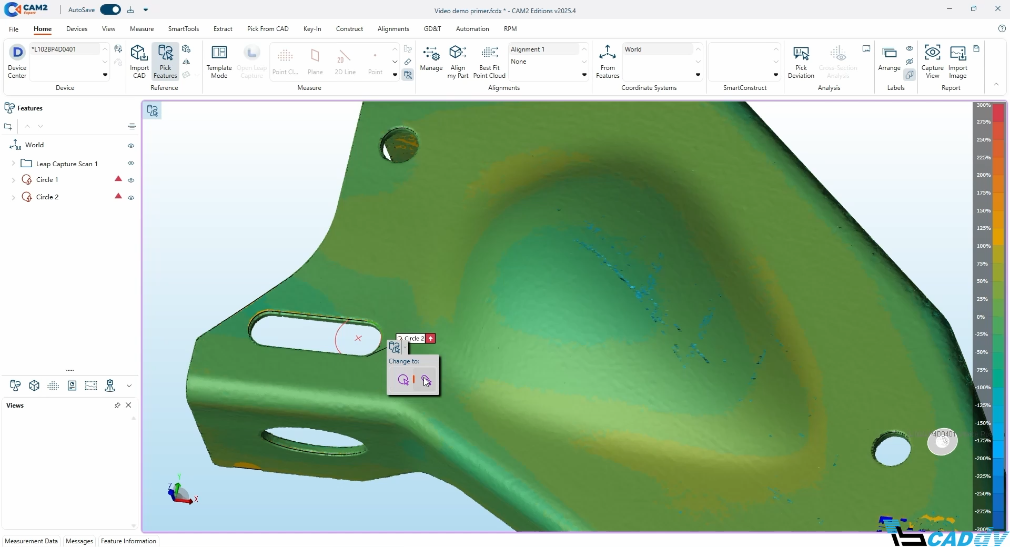

Za bolj natančno analizo lahko iz oblaka točk Izdelamo gradnike (npr. kroge, luknje, utore). To storimo z ukazom »Pick Feature«, kliknemo na obris elementa, program pa samodejno prepozna in izračuna njegov položaj. Vsi elementi so pregledno zbrani v drevesni strukturi in opremljeni s podatki o koordinatah.

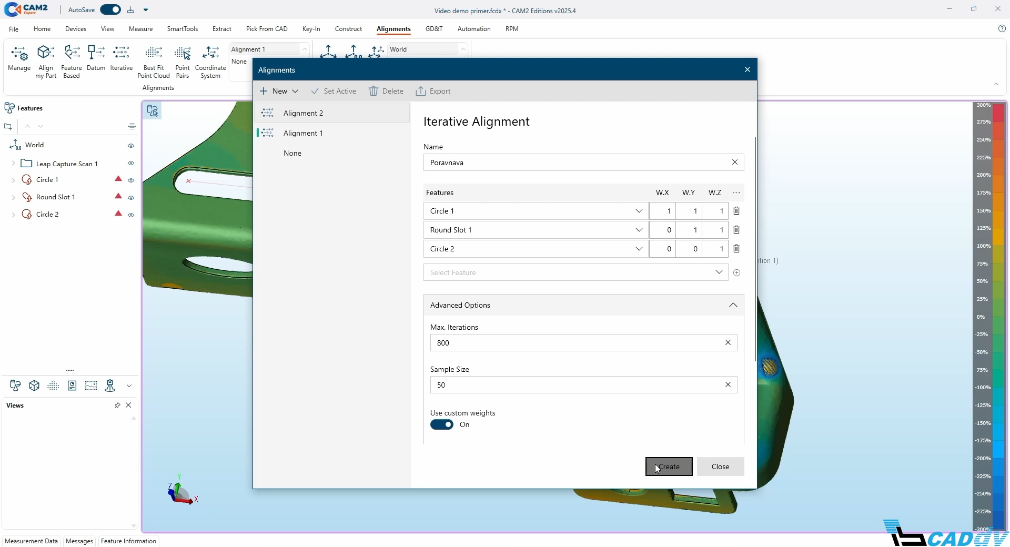

3. Izpopolnjena poravnava
Za še večjo natančnost lahko začetno poravnavo izpopolnimo z uporabo gradnikov generiranih v prejšnjem koraku. V našem primeru smo določili:
- središče kroga 1 mora ostati fiksno,
- podolgovata odprtina se lahko odmika le v osi X,
- središče kroga 2 pa v oseh X in Y.
Tako zagotovimo, da poravnava ustreza dejanskim specifikacijam izdelka.

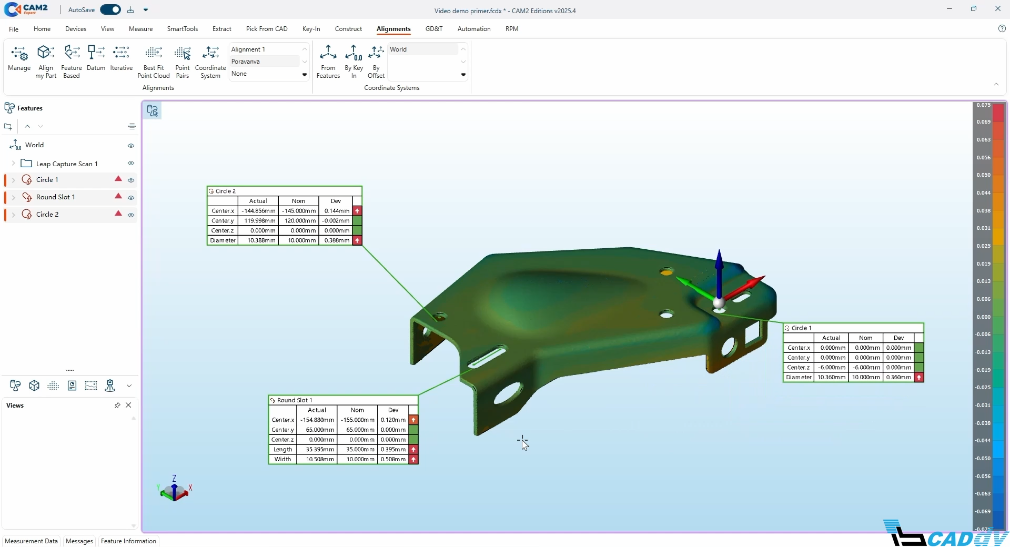

4. Vizualizacija odstopanj
Uporabnik lahko preveri odstopanje na katerikoli točki površine z ukazom »Pick Deviation«. Odstopanja so označena z barvami in jih lahko dodatno opremimo z oznakami, ki se razporedijo ob obravnavana območja. Tako postane pregled nad kakovostjo izdelka hiter in pregleden.
5. Poročila in izvoz
Na koncu lahko ustvarimo poročilo, ki vključuje zajete posnetke zaslona in vse ključne informacije o meritvah. FARO CAM2 omogoča izvoz v več formatov od preprostih besedil do Excelovih preglednic. Najpogosteje uporabljena izbira je PDF, ki omogoča enostavno deljenje in arhiviranje.
Zaključek
FARO CAM2 v kombinaciji s skenerjem FARO LEAP ST omogoča natančno, hitro in vizualno pregledno primerjavo med 3D skeni in CAD-modeli. To močno olajša kontrolo kakovosti, prihrani čas in zmanjša možnost napak.
