3D Mechatronics Creator avtomatizira ustvarjanje mehatroničnih komponent z zagotavljanjem multidisciplinarnega okolja za načrtovanje, simulacijo in validacijo. Združuje mehansko, električno in programsko načrtovanje v enem poenotenem okolju.
3D Mechatronics Creator vključuje zmožnosti za načrtovanje vezij v 2D in 3D, dostop do komponent z vgrajenimi programirljivimi sistemi ter številne druge funkcionalnosti. Ključne funkcije vključujejo:
- Samodejno povezovanje žic (2D): En sam klik omogoča samodejno povezovanje komponent v 2D pogledu vezja, kar odpravlja ročno ožičenje, zmanjšuje napake in pospešuje načrtovanje.
- Samodejno usmerjanje poti (3D): Samodejno generira optimalne poti žic med postavljenimi komponentami v 3D prostoru, ob upoštevanju prostorskih omejitev, kot so odmiki. Poenostavi usmerjanje, zmanjša napake in zagotavlja učinkovite, za izdelavo primerne poti v 3D modelih.
- Zmogljiva umetna inteligenca za predloge komponent: Funkcionalnosti umetne inteligence zaznajo manjkajoče komponente ter samodejno predlagajo ali prilagodijo zahtevane oziroma alternativne komponente pri izvozu knjižničnih delov, kar zagotavlja breznapakne zasnove.
- Optimizacija ožičenja: Vodeno ustvarjanje poti žic z nadzorom radija upogiba in sprotno validacijo za preprečevanje poškodb žic ter napak v načrtovanju.
- Obsežna knjižnična integracija: Dostop do obsežne knjižnice popolnoma definiranih pametnih standardnih delov omogoča nemoteno integracijo med projekti in ekipami, izboljšuje sodelovanje ter zmanjšuje konflikte v načrtovanju.

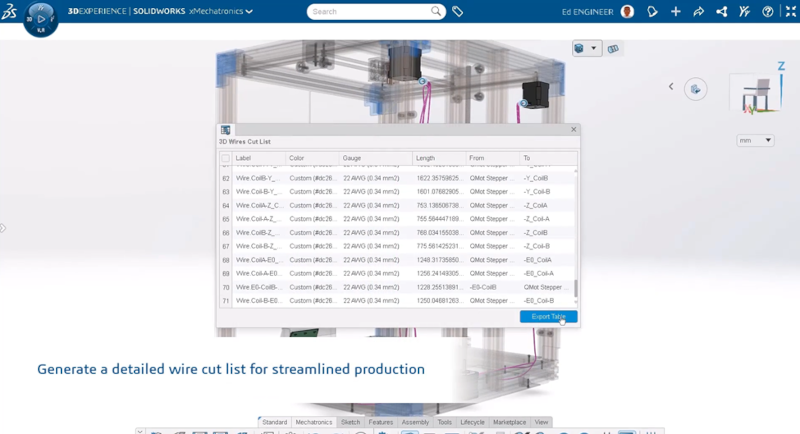

Seznami žic za razrez
V posodobitvi FD02 smo dodali možnost ustvarjanja seznamov žic za razrez, ki predstavljajo ključno dokumentacijo za proizvodnjo, saj zagotavljajo pravilne dolžine žic in ustrezne komponente pri sestavi.
Z uporabo 3D Mechatronics Creator je zdaj mogoče ustvariti sezname žic za razrez, ki vključujejo podroben popis vseh žic v mehatroničnem načrtu – z dolžinami, konektorji in drugimi lastnostmi. Možnost urejanja žic in njihovih parametrov poenostavlja spremembe v zasnovi, saj se seznam žic samodejno posodobi ob vsaki spremembi v 2D ali 3D okolju.
Samodejno generiranje seznamov žic zmanjšuje ročne napake in zagotavlja doslednost v proizvodnem procesu. Poleg tega 3D Mechatronics Creator spodbuja sodelovanje med mehanskimi, električnimi in programskimi inženirji z delom v skupnem okolju, kar zagotavlja, da se seznami žic prilagajajo zahtevam vseh strok.

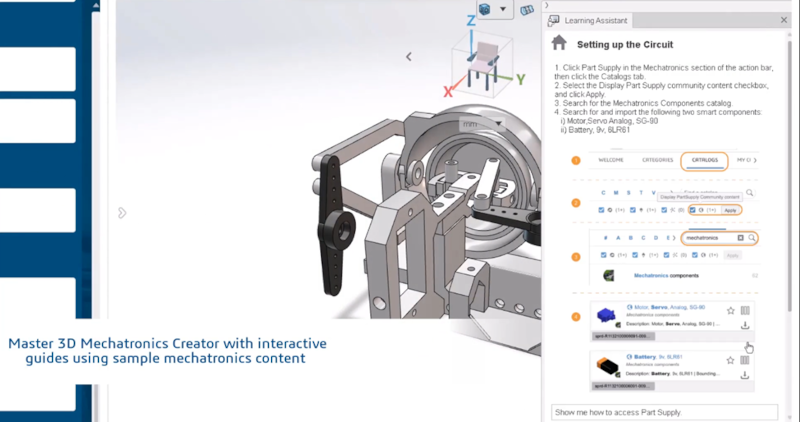

Hitra predstavitev z uporabo vzorčnih vsebin
Do vzorčnih vsebin lahko dostopate neposredno prek pomočnika, ki prikazuje interaktivne demonstracije z jasnimi in vsebinsko prilagojenimi navodili po posameznih postopkih dela.
Na primer, naučite se lahko, kako postaviti vezje, kako preklopiti v pogled vezja in kako rešiti fizični izdelek.
Izboljšano ustvarjanje pametnih komponent
3D Mechatronics Creator omogoča ustvarjanje in integracijo lastnih pametnih komponent, ki vključujejo povezane funkcije in elemente, ki jih lahko ponovno uporabite v svojih načrtih. Ob vstavitvi v sestav pametne komponente samodejno dodajo pripadajoče elemente, s čimer avtomatizirajo delovni proces. Prav tako je mogoče urejati žice med pametnimi komponentami.
Na voljo je tudi obsežna knjižnica pametnih komponent, poleg tega pa lahko uvozite inteligentne pametne komponente iz knjižnic, kot je PartSupply, in pridobite smernice glede združljivosti in potrebnih količin.
3D Mechatronics Creator vključuje funkcionalnost za ustvarjanje pametnih komponent (Smart Component Authoring), ki omogoča izdelavo in vključitev lastnih prilagojenih elektronskih komponent, definiranje priključnih točk, generiranje 2D shem ožičenja, kategorizacijo komponent ter dodajanje specifičnih parametrov. V okviru posodobitve FD03 je bila ta funkcionalnost dodatno izboljšana – zdaj lahko pametne komponente ustvarite in definirate glede na uporabniško določene zahteve, ki ustrezajo edinstvenim potrebam vašega projekta ali proizvodnega procesa.
Za več informacij o posodobitvah nas kontaktirajte preko elektronske pošte (info@ib-caddy.com) ali pa prek telefona (01) 566 12 55.
