Kot je že mnoga leta znano, moramo za vsak izdelek izbrati pravi material. Tudi če ne izvajamo kompleksnih analiz, želimo vsaj okvirno poznati obnašanje izdelka in na koncu tudi vedeti njegovo maso. Glede na aplikacijo in želeno natančnost se lahko poslužimo bogate knjižnice materialov v SOLIDWORKS-u, ali pa, če potrebujemo nekaj bolj specifičnega, material definiramo sami.
Poglejmo si, kako lahko urejamo in dodajamo materiale v knjižnico.
Dostopanje do knjižnice

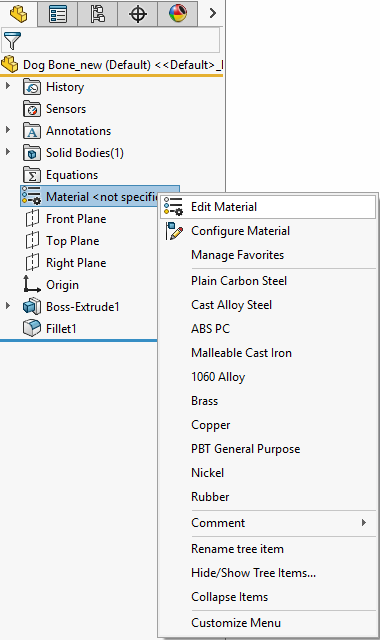

Do knjižnice materialov dostopamo preko drevesne strukture FeatureManager Design Tree. Če material še ni definiran, bo izpisano Material <not specified>. Z desnim klikom odpremo meni, o katerem bomo danes govorili.
SOLIDWORKS nam že ponuja nekaj osnovnih materialov. Ta seznam si lahko po želji uredimo, vendar se bomo k temu vrnili kasneje. Po odprtju menija se prikaže knjižnica materialov z različnimi kategorijami, s katerimi upravljamo.
Vgrajene knjižnice

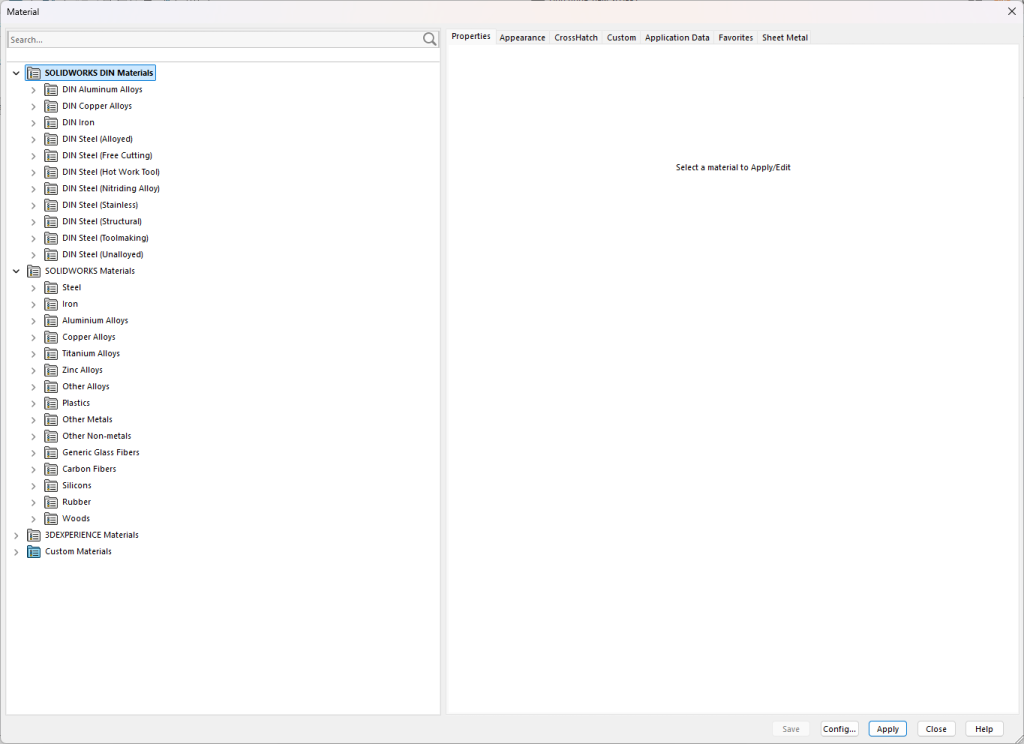

SOLIDWORKS nam ponuja dve predhodno vgrajeni knjižnici:
- SOLIDWORKS DIN Materials
- SOLIDWORKS Materials
Ti knjižnici vsebujeta širok nabor materialov — od jekla in bakra do lesa ter različnih plastik in gum.

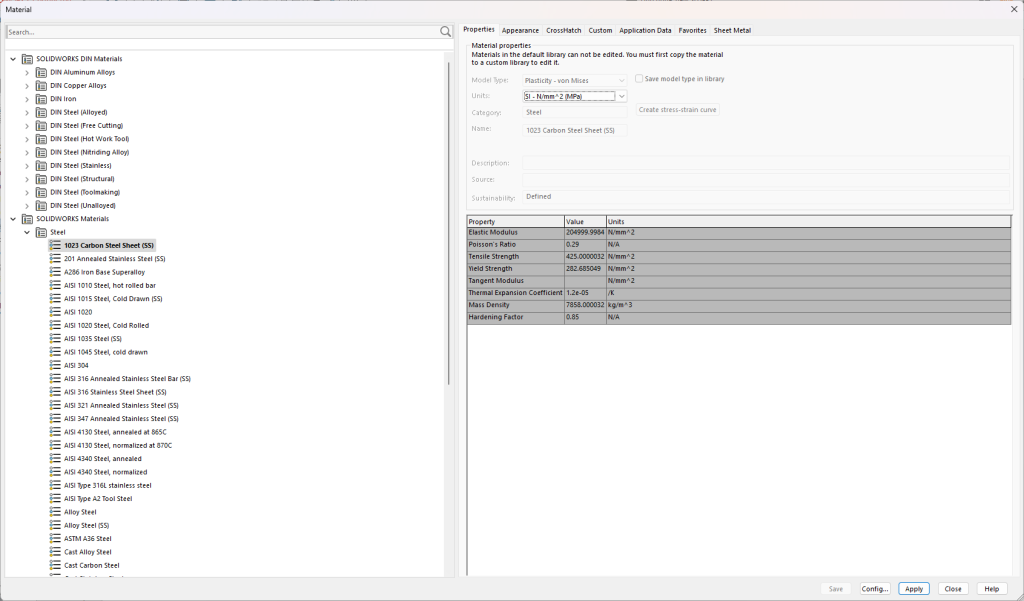

Če izberemo enega od številnih materialov, si lahko ogledamo njegove lastnosti, način definicije ter še nekaj drugih podatkov, ki so lahko funkcionalne ali kozmetične narave.
Definiranje materiala
Ko obstoječi materiali ne zadoščajo, moramo ustvariti novo definicijo materiala, da se čim bolj približamo materialu, ki ga uporabljamo na fizičnem izdelku. Za kreacijo materiala so potrebni naslednji koraki:
- Ustvarjanje materialne knjižnice (ali uporaba že obstoječe).
- Ustvarjanje materialne kategorije (ali uporaba že obstoječe).
- Ustvarjanje novega materiala.
- Definicija materialnih lastnosti.
Na spodnjem posnetku si oglejmo, kako ustvarimo material brez definicije materialnih lastnosti.
Zdaj, ko imamo ustvarjen material, ga bomo definirali glede na naše potrebe. Podatke o materialu je potrebno pridobiti iz lastnih testov ali zaupanja vrednih virov, saj bodo sicer naše analize neuporabne.

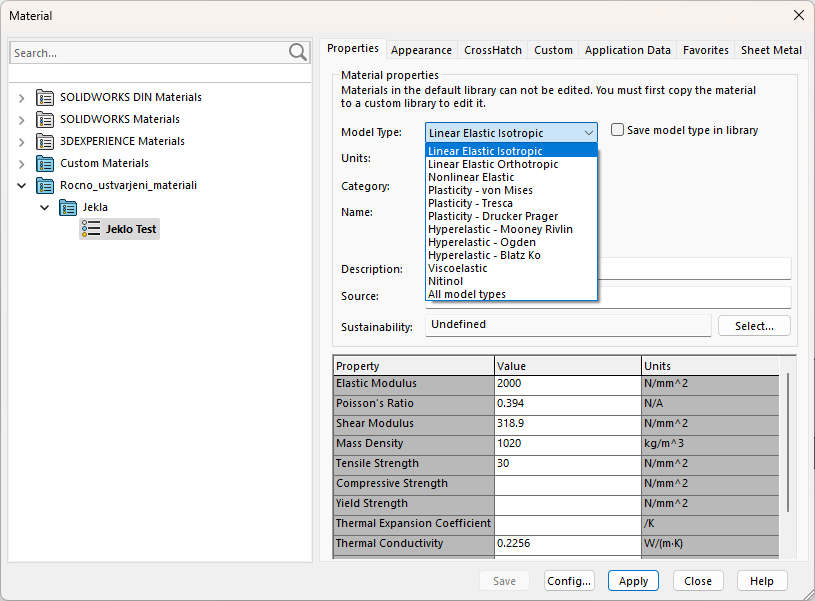

Glede na tip analize, ki jo bomo izvajali, vnesemo ustrezne lastnosti. Če bomo izvajali izključno strukturne analize, ne potrebujemo podatkov za termalne analize, in obratno. SOLIDWORKS nam ponuja različne materialne modele glede na potrebe.
Poleg konstant, ki jih vnašamo, nam program dopušča tudi vnos raznih povezav, ali so to razne temperaturne odvisnosti ali pa odvisnosti deformacije – napetosti itd.

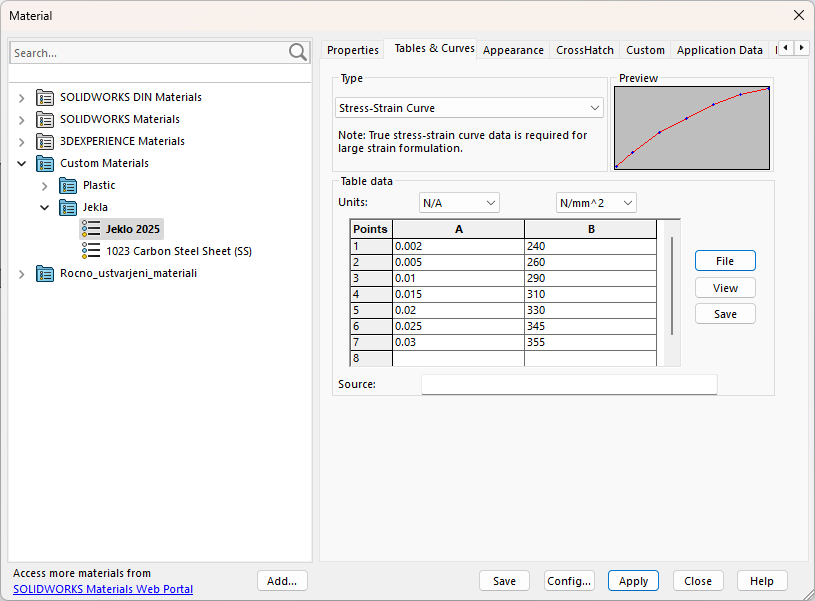

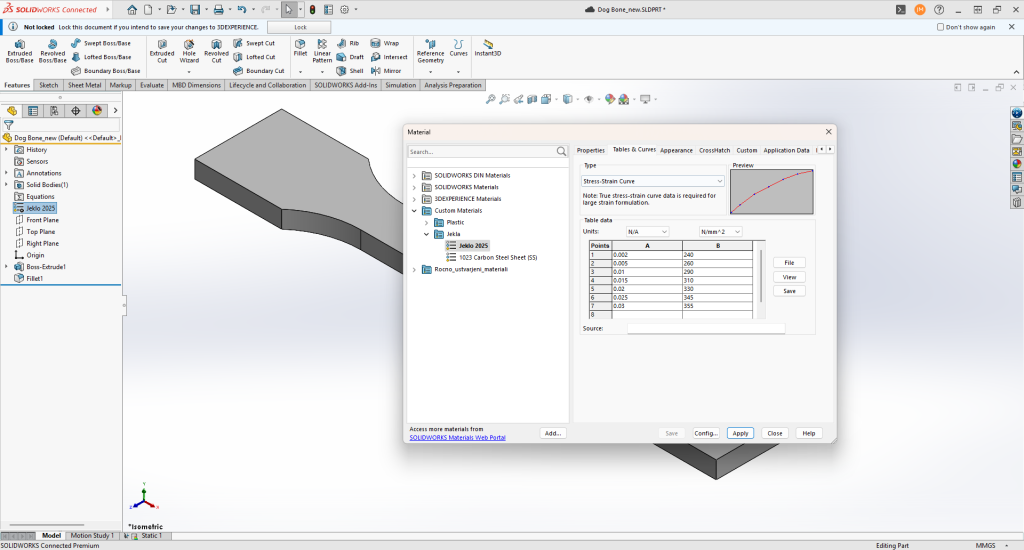

Te podatke lahko vnesemo ročno ali jih uvozimo v obliki datotek .csv ali .dat. Po uvozu nam program prikaže obliko krivulje. Ko definiramo vse parametre, material shranimo in dodelimo.
Ostale nastavitve
Pokrili smo osnovne nastavitve, zdaj pa si poglejmo še dodatne možnosti:
- Sheet Metal – dodajanje podatkov za pločevino.
- Tables & Curves – dostop je mogoč le, če izbrani materialni model dopušča odvisnosti med parametri.
- Appearance – urejanje videza izdelka, od barve do teksture površine.
- CrossHatch – nastavitve šrafure v risbah.
- Custom – dodajanje dodatnih lastnosti materiala.
- Application Data – podatki o materialu za procesiranje in proizvodnjo.
- Favourites – dodajanje materialov med priljubljene za hitrejši dostop.
