Collaborative Industry Innovator – 3DEXPERIENCE vloga, ki nam odpre vrata v PLM

Featured Video Play Icon

Kako shraniti svoje CAD podatke, da boste imeli do njih dostop kjerkoli in kadarkoli? Očiten odgovor je, da bodo podatki shranjeni na oblaku. A seveda ni nič tako preprosto kot se sliši na začetku. Oblačne storitve za shranjevanje podatkov si niso ekvivalentne. Razlikujejo se po zmogljivostih, obenem pa večina le-teh ni prirejena za delo s CAD datotekami v profesionalnem okolju. Zaradi tega vam priporočamo uporabo 3DEXPERIENCE platforme, ki je posebej zasnovana z namenom shranjevanja in upravljanja CAD podatkov na oblaku.

Orodja, ki so namenjena shranjevanju in upravljanju CAD podatkov na 3DEXPERIENCE platformi, so združena v Collaborative Industry Innovator vlogi (vloga je skupek aplikacij na 3DEXPERIENCE platformi, ki skupaj omogočajo določene funkcionalnosti). Glede na to, da naprednejša orodja (simulacije, renderiranje, dodatne PLM zmogljivosti,…) na 3DEXPERIENCE zahtevajo dostop do CAD podatkov, je Collaborative Industry Innovator predpogoj za večino ostalih inženirskih vlog. Zaradi tega večina uporabnikov platforme potrebuje to vlogo.

Kaj pa pravzaprav Collaborative Industry Innovator sploh omogoča in v čem je »prirejen« za delo s CAD datotekami? Collaborative Industry Innovator temelji na ENOVIA tehnologiji, ki je podlaga za PDM (Product Data Management) in PLM (Product Lifecycle Management) zmogljivosti 3DEXPERIENCE platforme. To pomeni, da sistem razume kako so CAD podatki strukturirani, povezani in kako se uporabljajo. ENOVIA torej skrbi, da so podatki varni, da sistem ve v kateri reviziji in v kakšnem življenjskem stanju so, preprečuje nam brisanje datotek, če bi to pokvarilo neko relacijo, omogoča nam zaklepanje podatkov, ko jih želimo spreminjati itd.

Poglejmo si nekaj aplikacij in njihovih zmogljivosti, ki jih dobite v vlogi Collaborative Industry Innovator:

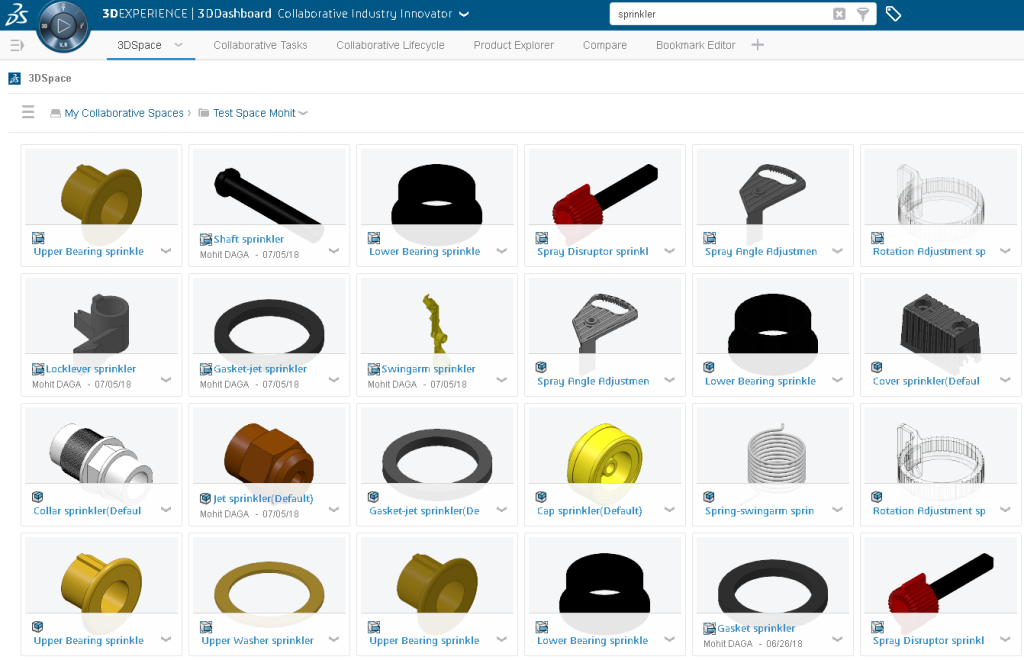

3DSpace

3DSpace deluje kot centralna baza za upravljanje sodelovalnih okolij (Collaborative space), kamor lahko shranjujemo podatke, jih delimo s sodelavci in nadziramo pravice za dostop do le-teh.

Bookmark Editor

Ta aplikacija počasi postaja glavna aplikacija v Collaborative Industry Innovator vlogi. Ta aplikacija je namreč z zadnjimi nekaj SP oz. FD paketi pridobila nekaj zmogljivosti iz drugih aplikacij. Sicer pa je bila ta aplikacija narejena z namenom reševanja problema učinkovitega organiziranja podatkov v velikih sistemih podatkovnih baz. Preko aplikacije Bookmark Editor si lahko generiramo strukture podobne mapam, kamor pripnemo povezave do datotek, ki jih potrebujemo za svoje delo.

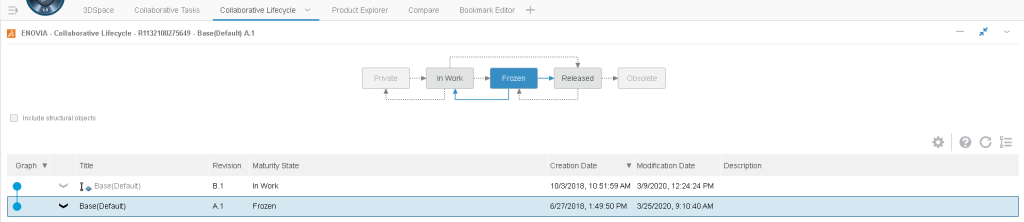

Collaborative Lifecycle

Collaborative Lifecycle aplikacija upravlja življenjsko stanje posamezne datoteke. Preko življenjskega stanja vidimo ali je datoteka v delu, v potrjevanju, izdana ali pa zastarela.

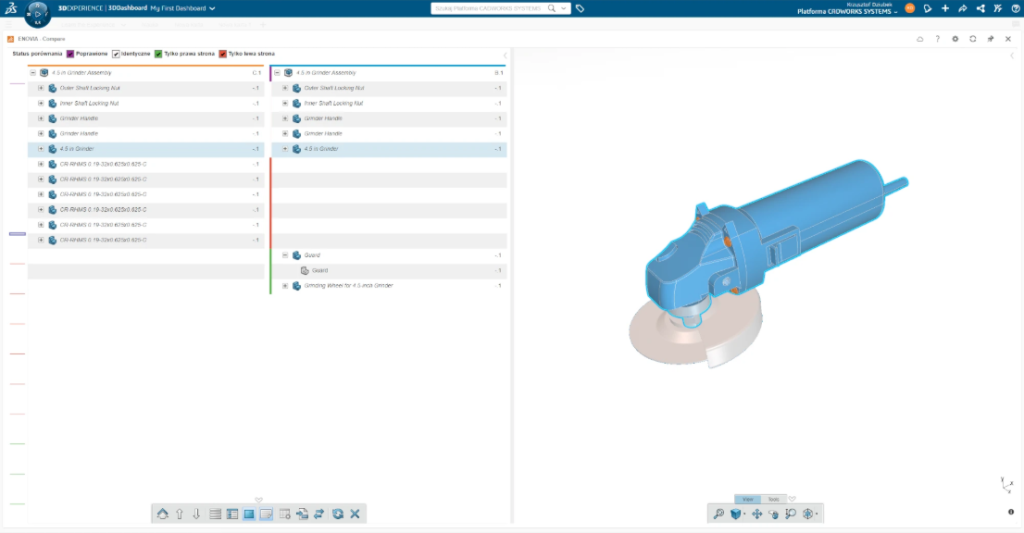

Compare

V aplikaciji Compare lahko primerjamo različne si CAD datoteke. Primerjavo lahko izvajamo med različnimi revizijami iste datoteke ali pa med različnimi datotekami.

3D Markup

3D Markup je aplikacija za pregled in označevanje CAD modelov. Z orodji za risanje (puščice, meritve, odrezi, itd.) lahko naredimo opombe (Markup-e), s katerimi opišemo naše opombe ali ideje.

Product Explorer

Ikona Product Explorer je pravzaprav skupek dveh aplikacij, ki se na nadzorni plošči pokažeta povezani. To sta 3D Navigate, ki je 3D pregledovalnik, in Product Structure Explorer, ki je pregledovalnik drevesne strukture. Obe aplikaciji sta povezani in omogočata označevanje izbire v eni ali drugi aplikaciji. Preko teh dveh aplikacij lahko torej podrobno pregledamo izdelek – v 3D in v drevesni strukturi.

Collaboration for Microsoft

Collaboration for Microsoft je dodatek, ki se namesti v Microsoft Office orodja in vam omogoča shranjevanje in upravljanje Office datotek na 3DEXPERIENCE platformi na enak način kot to delamo s CAD datotekami.

Issue Management in Issue 3D Review

Reševanje težav je ključnega pomena. Preko aplikacij Issue Management in Issue 3D Review lahko težave spremljamo, opišemo, jim določimo odgovorno osebo in na koncu tudi zaključimo. Preko 3D pogleda lahko tudi vidimo kje se težave pojavljajo na našem izdelku. Vse skupaj pa se kontrolira z življenjskim stanjem težave, ki je lahko planirana, v delu, v potrjevanju in končana.

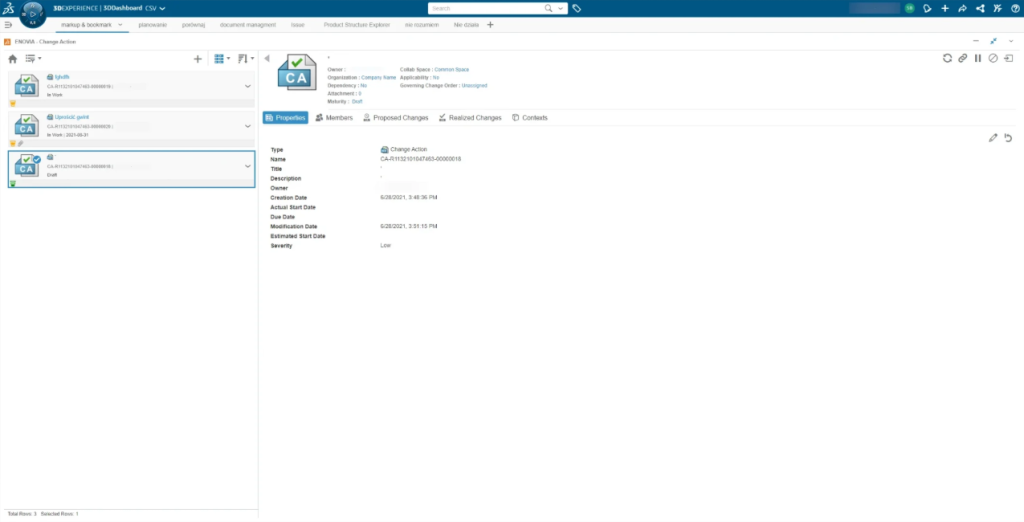

Change Execution

Change Execution je orodje za upravljanje sprememb. Omogoča začetek, sledenje in dokončanje spremembe produkta in povezane dokumentacije v delotoku. S tem se spremembe izvajajo na nadzorovan in sledljiv način.

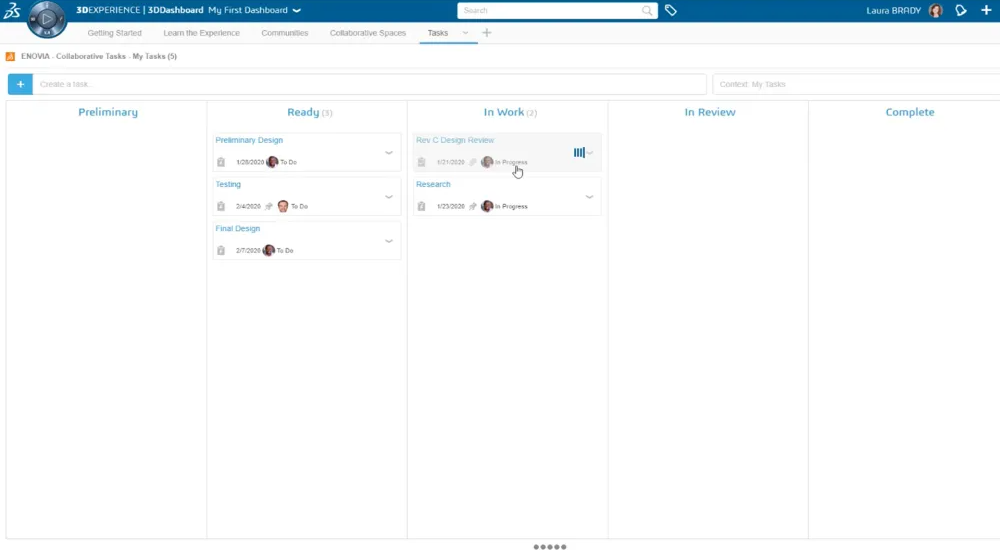

Collaborative Tasks

Upravljanje nalog je v aplikaciji Collaborative Tasks zelo enostavno. Naloge se lahko ustvari, doda se jim priponke, določi se odgovorne osebe, prioritete in rok.

Route Management

Med delom na 3DEXPERIENCE platformi se lahko produkte, ki jih upravlja platforma, potrjuje. To potrjevanje pa je lahko standardizirano s potrditvenimi potmi, ki jih definiramo v aplikaciji Route Management. Te potrditvene poti so lahko zelo enostavne, npr. potrditev ene osebe, ali pa kompleksnejše večstopenjske poti.

Iz zgornjega spiska aplikacij lahko vidimo, da je v Collaborative Industry Innovator vlogi veliko različnih funkcionalnosti. Seveda pa to ne pomeni, da moramo vse te funkcionalnosti tudi uporabljati. Če ne uporabljate potrjevanja, življenjskih stanj, zahtev po spremembah in drugih zmogljivosti, lahko aplikacije za te zmogljivosti enostavno ignorirate. Še vedno pa lahko uporabljate osnovno funkcionalnost v Collaborative Industry Innovator – varna shramba podatkov na oblaku in dostop do teh od kjerkoli, kadarkoli in iz katerekoli naprave, ki ima dostop do interneta.

Funkcionalnosti vloge Collaborative Industry Innovator so podobne tistim za SOLIDWORKS PDM (Product Data Management), saj oba produkta omogočata varno upravljanje podatkov. Lahko pa funkcionalnosti v Collaborative Industry Innovator vlogi nadgradimo z drugimi vlogami, kar PDM funkcionalnosti nadgradijo v PLM (Product Lifecycle Management).

Je pa Collaborative Industry Innovator del t.i. Oblačnih Storitev, ki jih sedaj dobite pri nakupu ali najemu vsake SOLIDWORKS licence. Za več informacij o oblačnih storitvah si lahko preberete prispevke o tej temi na našem blogu.

Za več informacij o 3DEXPERIENCE vlogi Collaborative Industry Innovator, nas kontaktirajte preko telefona (01 566 12 55) ali preko elektronske pošte (info@ib-caddy.com).
