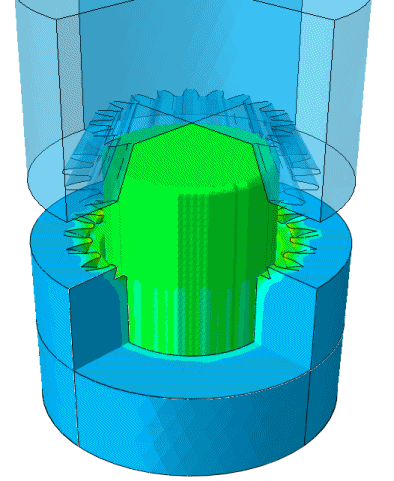

Mreženje je temeljni del metode končnih elementov (FEA), pri katerem se velike in kompleksne geometrije diskretizirajo v nabor enostavnih, med seboj povezanih elementov. Preprosto povedano, zapletene oblike se razdelijo na manjše, enostavnejše oblike z uporabo končnih elementov. Ker velikost mreže, vrsta elementa in kakovost elementov neposredno vplivajo na natančnost in zanesljivost FEA simulacije, je ključnega pomena znati ustvariti ustrezno mrežo. V tem prispevku bomo predstavili različne možnosti za 3D mreženje v okolju Abaqus na 3DEXPERIENCE platformi, nato pa podali še kratek pregled nekaterih splošnih priporočil in dobrih praks pri mreženju.

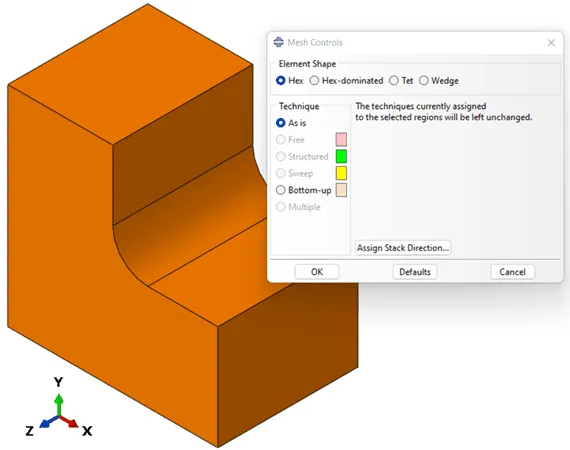

Kot je pričakovano, modul Mesh v Abaqus-u vsebuje orodja za ustvarjanje 3D mreže. Znotraj tega modula je geometrija barvno označena glede na izbran algoritem mreženja za posamezen del. Kot prikazuje spodnja slika, oranžno obarvane površine nakazujejo, da avtomatsko mreženje za ta del ni mogoče; to običajno rešimo z izboljšanjem oziroma poenostavitvijo geometrije, razdeljevanjem (particioniranjem) površin ali z izbiro druge vrste elementov.

Tipi mrež
1. Prosta mreža (nestrukturirana)

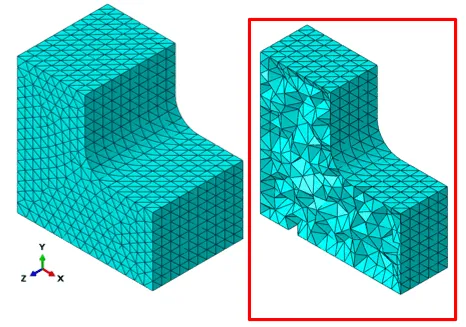

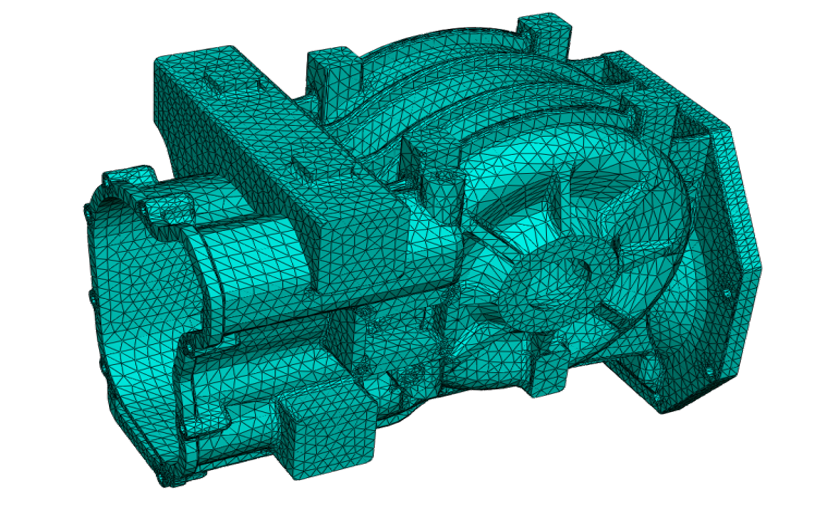

Algoritem Free Mesh, velja za enega najbolj vsestranskih načinov mreženja. Ta metoda uporablja nestrukturiran pristop, pri katerem se volumen telesa zapolni z elementi brez potrebe po njihovi pravilnosti ali enakomerni velikosti. Takšen način mreženja je pogosto edina izvedljiva možnost, zlasti pri geometrijah z zelo kompleksnimi oblikami. Primer tetraedrične Free Mesh mreže je prikazan spodaj (opazna je neenakomerna porazdelitev elementov skozi presek).

2. Vlečena (Sweep) mreža

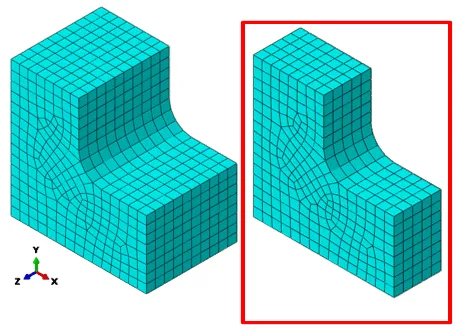

Ta pristop omogoča bistveno bolj enakomerno mrežo kot metoda Free Mesh, saj v osnovi projicira 2D mrežo vzdolž poti v 3D prostoru. Rezultat je enakomerno porazdeljenamreža v plasteh čez celoten del. Primer heksaedrične vlečene mreže (Sweep Mesh) je prikazan spodaj (opazna je enakomerna, plastna struktura mreže skozi presek).

3. Strukutrirana mreža

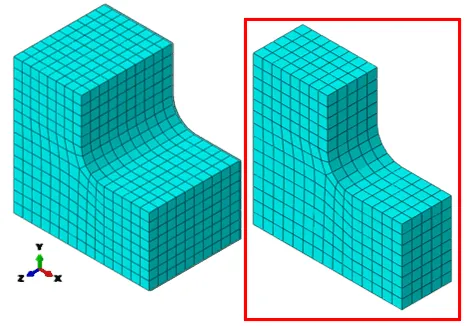

Ta tehnika mreženja običajno zagotavlja najvišjo kakovost mreže. Ta pristop je v Abaqus označen z zeleno barvo površin in ga je mogoče uporabiti le pri komponentah, kjer je mogoče ustvariti mrežo z enakomerno velikimi in oblikovanimi elementi. Na voljo je le, kadar je geometrija razdeljena na »navadne oblike (kot so kocke, valji ipd.). Največja prednost strukturiranega mreženja je v tem, da omogoča dosledno, visoko kakovostno mrežo. Ker pa zahteva, da so elementi razporejeni v pravilnem vzorcu, je ta možnost pogosto dosegljiva le, če so kompleksne geometrijske površine ročno razdeljene na preproste, redne oblike (npr. pravokotnike, kroge itd.).

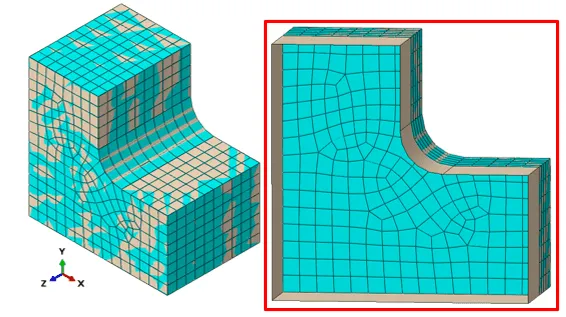

4. “Bottom up” mreža
Poleg samodejnih tehnik mreženja, ki smo jih opisali prej, Abaqus ponuja tudi možnost ročnega mreženja, ki uporabniku omogoča večji nadzor nad kakovostjo mreže. Ta algoritem, znan kot Bottom-Up Meshing oziroma mreženje od spodaj navzgor predstavlja zmogljivo metodo za ustvarjanje heksaedričnih mrež. Ker ta postopni pristop uporablja elemente, ki niso neposredno vezani na geometrijo, omogoča večjo prilagodljivost kot samodejni algoritmi, zlasti pri modeliranju kompleksnih geometrij.

Pomembnost mreže
Mreža predstavlja temeljni gradnik v računalniških simulacijah po metodi končnih elementov, saj omogoča pretvorbo kompleksne geometrije v obvladljiv sistem enostavnih elementov. Njena kakovost neposredno vpliva na natančnost, stabilnost in časovno učinkovitost simulacije. Ustrezno izbrana velikost, oblika in porazdelitev elementov so ključni za zanesljive rezultate, zato je razumevanje in pravilna izvedba mreženja bistvenega pomena pri vsakem inženirskem numeričnem modeliranju.

Kot je razvidno iz različnih metod mreženja v Abaqus, se izbira ustreznega pristopa prilagaja obliki in zahtevnosti geometrije. Metode, kot so Free Mesh, Sweep Mesh, Structured Mesh in Bottom-Up Meshing, omogočajo različne stopnje nadzora in kakovosti mreže. Razumevanje teh pristopov in pravilna uporaba glede na konkretni model sta ključna za doseganje natančnih in učinkovitih simulacij, saj le ustrezna mreža zagotavlja zanesljive rezultate numerične analize.
Če potrebujete dodatne informacije o pomembnosti mreže pri izvajanju simulacij, nas kontaktirajte preko elektronske pošte (info@ib-caddy.com) ali prek telefona (01) 566 12 55.
