DXF format ostaja pomemben standard v oblikovalski in inženirski industriji, saj omogoča učinkovito sodelovanje med oblikovalci, proizvajalci ter drugimi deležniki, kot so dobavitelji in naročniki. Zaradi odprtega formata omogoča enostavno izmenjavo podatkov med sodelujočimi in je široko uporabljen v postopkih CNC-obdelave, kot so lasersko, plazemsko in vodno rezanje.
Zmožnost branja podatkov v DXF formatu je značilna za številne CAD programe za modeliranje in pregledovanje, vključno z našo rešitvijo za modeliranje pločevine xDesign, znano tudi kot xSheetMetal. Ta omogoča izvoz podatkov v DXF formatu ter vključevanje ključnih proizvodnih informacij v datoteki.
xDesign rešitev za modeliranje pločevine je popolnoma zasnovana za uporabo v spletnem brskalniku in uporabnikom omogoča učinkovito načrtovanje pločevinskih kosov in ohišij – od zasnove do proizvodnje.
Funkcionalnost » Save as DXF « ponuja številne uporabne možnosti, ki oblikovalcem pločevine omogočajo enostavno posredovanje namena zasnove ter bistveno olajšajo proizvodni proces za vse nadaljnje deležnike.
Postopek deluje tako, da geometrijo 3D modela pločevine razvijemo in nato izvozimo kot 2D geometrijo v DXF format. Ta datoteka se lahko uporabi za programiranje CNC-strojev za razrez, ter v nadaljnjih fazah proizvodnje.

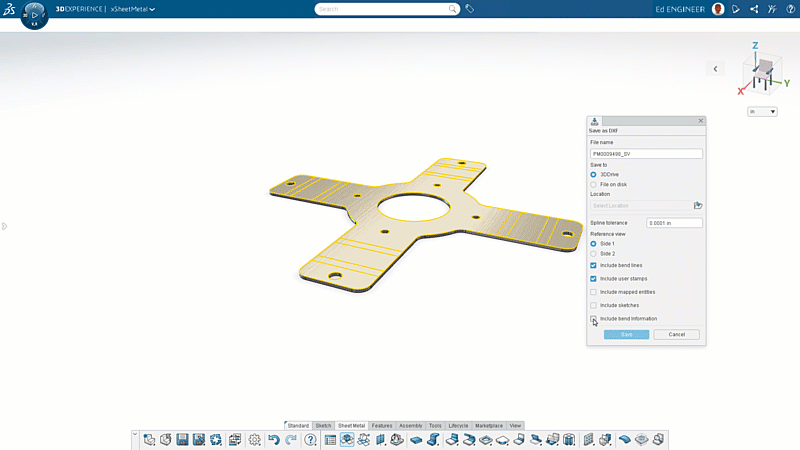

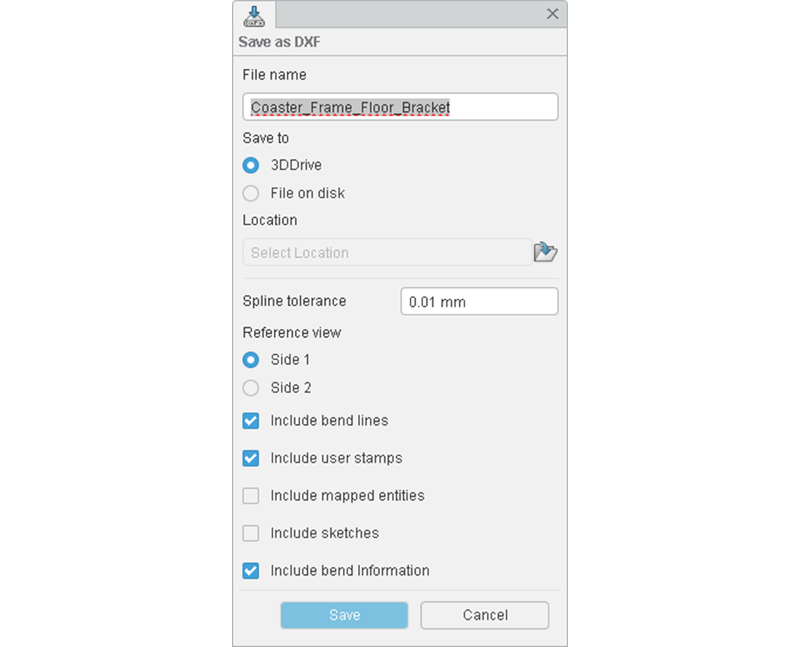

Funkcijo “Save as DXF” lahko uporabite za izvoz geometrije razvite pločevine. Podatke lahko shranite v mapo 3DDrive na oblaku ali na lokalni disk. V DXF datoteko lahko vključite naslednje podrobnosti, da zagotovite jasnost zasnove za nadaljnjo proizvodnjo:

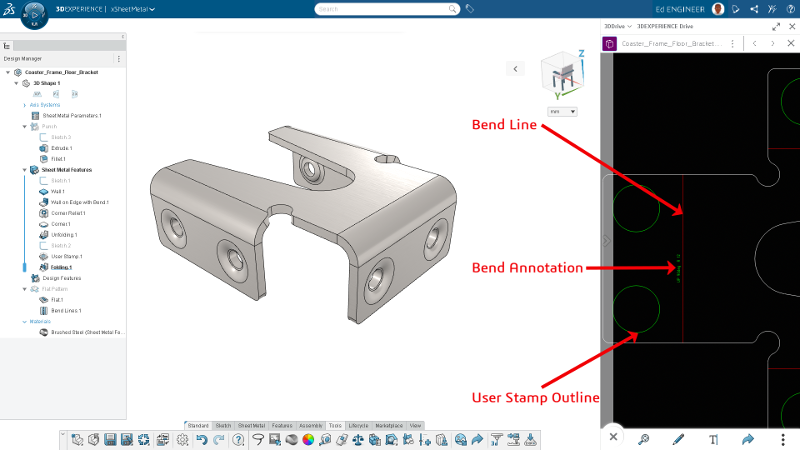

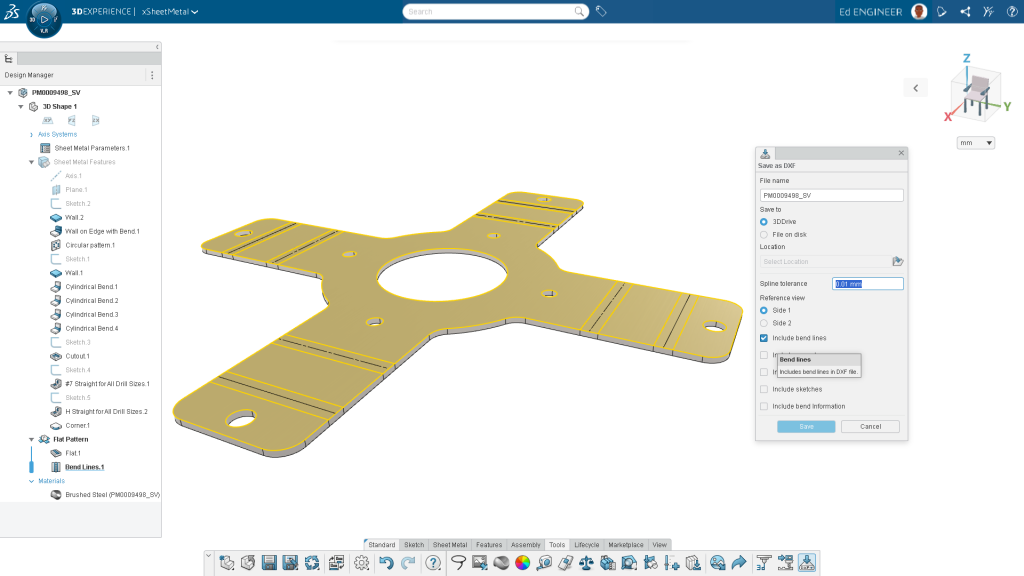

Linije krivljenja (Bend Lines)
V DXF datoteko lahko vključite linije krivljenja, ki natančno označujejo, kje naj bo izveden upogib, kar je izjemno koristno, saj operaterju omogoča pravilno poravnavo pločevinskega polizdelka pred izvedbo upogiba. Datoteko DXF je mogoče enostavno odpreti s CAD pregledovalnikom, operater pa lahko z uporabo merilnih orodij preveri natančen položaj linije upogiba. Nato lahko izdela tisk v merilu 1:1 in ga položi na pločevinski polizdelek, da označi del z risanjem vzdolž linij upogiba.
Podatki krivljenja (Bend Information)
Vključite lahko tudi informacije o upogibih, kot so smer, kot in radij upogiba, ki so bili določeni med 3D modeliranjem pločevinskega kosa v CAD programu. Te informacije bodo prikazane kot opisno besedilo (opombe) in bodo proizvajalcu zagotovile dodatne informacije o tem, kako pravilno izvesti prepogib kosa.
Preoblikovanje pločevine (User Stamp)
S pomočjo opcije User Stamp pa lahko določite tudi lokacije preoblikovanja pločevine. Operater lahko v DXF datoteki vidi obris profila orodja in nato z merilnimi orodji ustrezno nastavi lokacijo za prebijanje pred izvedbo postopka.
Preslikani elementi (Mapped Entities)

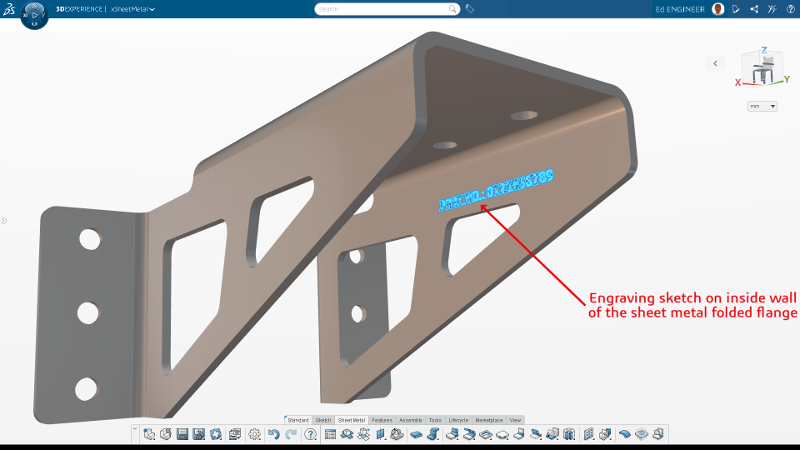

V model lahko vključite tudi preslikane entitete, ki so namenjene graviranju ključnih podatkov, kot so številka kosa, številka projekta, logotip podjetja itd.. Ti podatki so pomembni za identifikacijo in sledljivost pločevinastih kosov. Še posebej priporočljivo je, da so ti podatki umeščeni na razvito (ravno) geometrijo kosa, saj jih lahko proizvajalec v tem primeru vgravira v pločevinski izrez še pred upogibanjem. Po upogibu je namreč graviranje – denimo na notranji strani kosa – lahko zelo oteženo ali celo nemogoče.
Številni sodobni CNC stroji za graviranje omogočajo branje podatkov iz DXF datotek, kar proizvajalcem omogoča natančno določitev lokacije za graviranje besedila ali geometrijskih informacij na ravni pločevini.
Skice (Sketches)
Z uporabo možnosti skic lahko v DXF datoteko, ki je osnovana na razviti geometriji kosa, vključite tudi risbo, na primer konstrukcijsko skico ali logotip.
